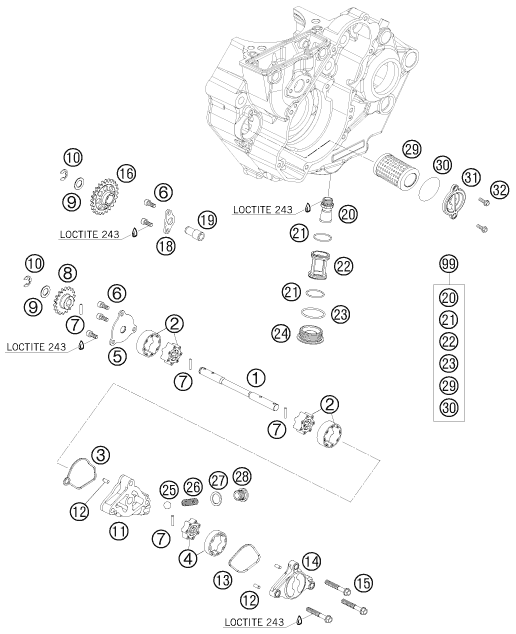

Vue éclatée – système de lubrification
KTM 450 SX-F EU 2009
32 pièces
1
oil pump shaft 77338002100
Réf. OEM 77338002100
2
suction pump cpl.-77338107100
Réf. OEM 77338107100
3
gasket pressure pump case
Réf. OEM 77338012000
4
pressure pump peek d=9mm
Réf. OEM 77338207100
5
pump cover 07
Réf. OEM 77338004100
6
vis pompe a eau
Réf. OEM 0912050123
7
needle roller din5402 3x15,8
Réf. OEM 0402031580
8
oil pump gear 18-t
Réf. OEM 77338001100
9
washer 10,2x18x1
Réf. OEM 77338023000
10
clips 0799080000
Réf. OEM 0799080000
11
pressure pump case
Réf. OEM 77338010100
12
ROULEAU DIN5402 NRB 4X 9
Réf. OEM 0402040980
13
gasket pressure pump cover
Réf. OEM 77338112000
14
pressure pump cover
Réf. OEM 77338013100
15
Vis a épaulement 6 pans M6x40
Réf. OEM 0025060406
16
oilpump idler gear 24-t.
Réf. OEM 77338000150
18
lock washer bearing bolt
Réf. OEM 77338061050
19
bearing bolt 77338061000
Réf. OEM 77338061000
20
oil intake snorkel
Réf. OEM 77338022000
21
o-ring 23,00x1,50 nbr 70
Réf. OEM 0770023015
22
oil screen cpl. 77338016100
Réf. OEM 77338016100
23
o-ring 30x2,0 fpm
Réf. OEM 0770300020
24
plug screw
Réf. OEM 77338019100
25
bille d=10 din 5401
Réf. OEM 0401100000
26
coil spring
Réf. OEM 77338026100
27
joint 14x20x1,5 lc8 2002
Réf. OEM 0603142016
28
vis capuchon m14x1,5 alu isk
Réf. OEM 60038033050
29
Filtre a huile 4Tps 07-12 / 3
Réf. OEM 77338005100
30
O-RING 33,05X1,78
Réf. OEM 07703305178
31
OIL FILTER COVER 08
Réf. OEM 77338041200
32
HH collar screw M6x16 TX30
Réf. OEM 0025060166
99
kit filtre huile 450-505 sxf
Réf. OEM 00050000064
système de lubrification
