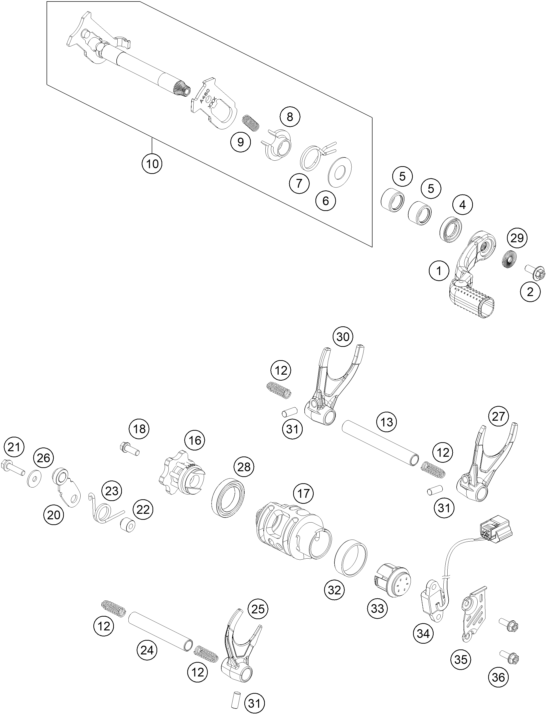

Vue éclatée – mécanisme de sélection
KTM 450 SX-F EU 2023
31 pièces
1
Shift lever cmpl.
Réf. OEM 79234031100
2
HH collar screw M6x15 TX30
Réf. OEM 0024060156S
4
SHAFT SEAL RING 14X24X6B VITON
Réf. OEM 0760142461
5
ROUL.AIGUILLES
Réf. OEM 54632095000
6
RONDELLE
Réf. OEM 54634050000
7
RESSORT DE RAPPEL 03
Réf. OEM 54834014000
8
RESSORT D.GUIDAGE
Réf. OEM 54634020000
9
RESSORT
Réf. OEM 56534013100
10
Shift shaft cpl.
Réf. OEM A46034005033
12
Compression spring L-25mm D-0.
Réf. OEM 58038023400
13
Shift fork shaft (L-66 mm)
Réf. OEM A46034020000
16
Shift star cmpl.
Réf. OEM A46034015000
17
Shift drum 5 gear
Réf. OEM A47034012000
18
HH collar screw M6x30 TX30
Réf. OEM 0025060306S
20
Detent arm cmpl.
Réf. OEM A46034024044
21
HH collar screw M5x25 TX30
Réf. OEM 0025050256S
22
ENTRETOISE SELECTEUR 250/360 9
Réf. OEM 54634052300
23
RESSORT DE LEVIER 2003
Réf. OEM 54834023000
24
Shift fork shaft (L-93 mm)
Réf. OEM A46034019000
25
SHIFTING FORK 4TH/5TH GEAR
Réf. OEM 79234001000
26
RONDELLE DIN 9021
Réf. OEM 0021050003
27
SHIFTING FORK 2ND GEAR
Réf. OEM 79234002000
28
Grooved ball bearing 6805 JR C
Réf. OEM 0410002500700
29
PAIR NORDLOCK WASHER M6
Réf. OEM 50233041500
30
SHIFTING FORK 1ST/3RD GEAR
Réf. OEM 79234003000
31
AIGUILLE 91
Réf. OEM 0402061480
32
FRICTION BEARING CONTROLLER
Réf. OEM 79234012010
33
Magnet bracket cmpl.
Réf. OEM 79234012020
34
gear position sensor
Réf. OEM 79211023000
35
Shield gear position sensor
Réf. OEM A46011024000
36
Hex coll. screw M5x14 ISA30 se
Réf. OEM 0025050146S
mécanisme de sélection
