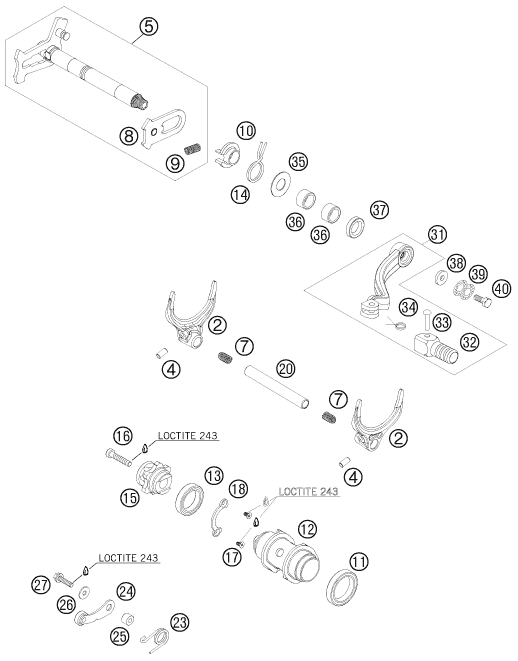

Vue éclatée – mécanisme de sélection
KTM 450 SXS-F EU 2008
31 pièces
2
shifting fork
Réf. OEM 77334203100
4
cylinder roller 6x12
Réf. OEM 0402060120
5
SHIFT SHAFT CPL. 07
Réf. OEM 77334005044
7
RESSORT
Réf. OEM 58038023200
8
TÔLE DE SEL.SIMPLE CPL.
Réf. OEM 54634008044
9
RESSORT
Réf. OEM 56534013100
10
RESSORT D.GUIDAGE
Réf. OEM 54634020000
11
ball bearing 61806
Réf. OEM 0625061806
12
SHIFT ROLLER 4G 60.5 07
Réf. OEM 77334212200
13
ROULEMENT 6805 C4 NTN
Réf. OEM 0625068050
14
RESSORT DE RAPPEL 03
Réf. OEM 54834014000
15
shift locating drum cpl.
Réf. OEM 77334015000
16
AH SCREW DIN6912 M6X30 8.8
Réf. OEM 0012060303
17
TORX INT. TETE FRAI M 5X10 8.8
Réf. OEM 0019050103
18
bushing retaining plate 77334090000
Réf. OEM 77334090000
20
shift rail
Réf. OEM 77334020000
23
RESSORT SELECTION 03
Réf. OEM 60034023000
24
LOCATING LEVER CPL. 08
Réf. OEM 50334024144
25
ENTRETOISE SELECTEUR 250/360 9
Réf. OEM 54634052300
26
RONDELLE DIN 9021
Réf. OEM 0021050003
27
VIS 95 5 X 20
Réf. OEM 0015050203
31
selecteur kpl. 2-takt 2001
Réf. OEM 54734031000
32
embout selecteur 250 90/99
Réf. OEM 54634131000
33
axe selecteur 250/380 90/99
Réf. OEM 54634031050
34
ressort 54634032100
Réf. OEM 54634032100
35
RONDELLE
Réf. OEM 54634050000
36
ROUL.AIGUILLES
Réf. OEM 54632095000
37
JOINT SPY
Réf. OEM 0760142460
38
rondelle 6,4x17x3
Réf. OEM 50232050001
39
RONDELLE
Réf. OEM 50233041000
40
VIS 6 X 16
Réf. OEM 0933060165
mécanisme de sélection
