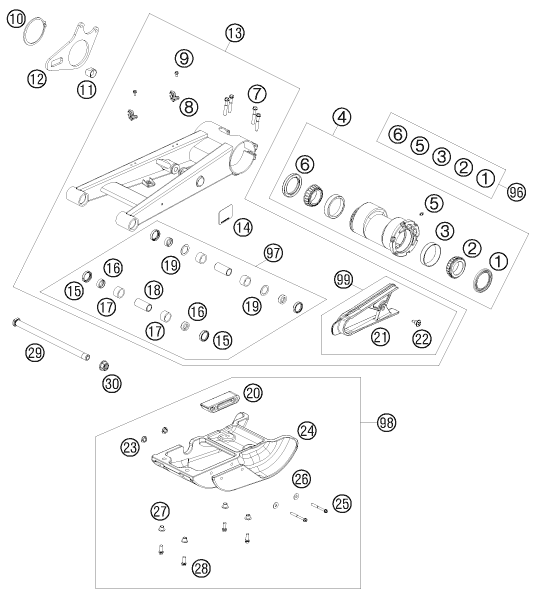

Vue éclatée – bras oscillant
KTM 450 XC ATV EU 2008
34 pièces
1
SHAFT SEAL RING 2''X2,75''X0,2
Réf. OEM 83010040053
2
INNER RING 32008
Réf. OEM 83010040051
3
OUTER RING 32008
Réf. OEM 83010040050
4
REAR WHEEL EXCENTRIC CPL.
Réf. OEM 83010040033
5
graisseur
Réf. OEM 72003035000
6
SHAFT SEAL RING 2''X2,75''X0,3
Réf. OEM 83010040052
7
Vis à épaulement 6 pans M8x40
Réf. OEM 0025080406
8
COLLIER RET. DURITE FREIN NOIR
Réf. OEM 5461107610030
9
EJOT SPIRAL SCREW SF M5X10-K
Réf. OEM 0009050106
10
CIRCLIP DIN 471 78X2,5
Réf. OEM 0471780250
11
BRAKE THRUST BEARING
Réf. OEM 83013052000
12
BRAKE CALIPER SUPPORT PLATE
Réf. OEM 83013046100
13
SWING ARM CPL. 2008
Réf. OEM 83004030044
14
STICKER FOR CHAIN TENSION
Réf. OEM 83004030090
15
JOINT SPI
Réf. OEM 0760253270
16
cache pour joint 03
Réf. OEM 54804034000
17
ROULEMENT A AIGUILLES
Réf. OEM 58033097000
18
coussinet pour bras 03
Réf. OEM 54804032000
19
RONDELLE CRANTEE
Réf. OEM 54603036000
20
CHAIN GUIDE
Réf. OEM 83004070000
21
CHAIN SLIDING GUARD
Réf. OEM 83004066100
22
vis fixation radiateur m6 03
Réf. OEM 60035001000
23
DRIVE-IN NUT FOR GUARD
Réf. OEM 83004046060
24
ASM-GUARD
Réf. OEM 83004046000
25
HH collar screw M6x55 TX30
Réf. OEM 0025060556
26
RONDELLE DIN 9021
Réf. OEM 0021060003
27
collar bushing, swingarm prote
Réf. OEM 83004046050
28
HH collar screw M8x20
Réf. OEM 0025080206
29
SWING ARM BOLT
Réf. OEM 83004037000
30
ECROU BLOQUANT M16X1,5SW-19 03
Réf. OEM 54804038000
96
EXCENTER REP. KIT ATV
Réf. OEM 00050010003
97
swingarm repair kit 05-15
Réf. OEM 54804230210
98
SWINGARM GUARD KIT ATV
Réf. OEM 00050010005
99
CHAIN SLIDING GUARD ATV
Réf. OEM 00050010006
bras oscillant
