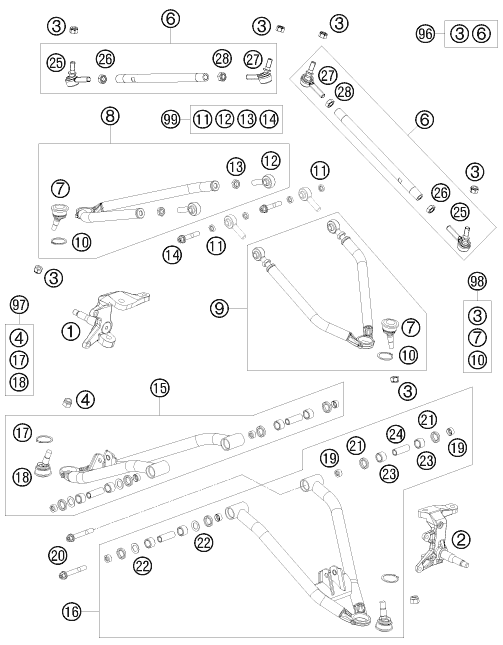

Vue éclatée – STRUCTURE AVANT
KTM 450 XC ATV EU 2008
31 pièces
1
WHEEL FRONT CARRIER R/S CPL.
Réf. OEM 83061006100
2
WHEEL FRONT CARRIER L/S CPL.
Réf. OEM 83061005100
3
SELF LOCK.NUT M10X1,25
Réf. OEM 0982101253
4
SELF LOCK.NUT M12X1,5
Réf. OEM 83061005025
6
TRACK RODS CPL.
Réf. OEM 83061010044
7
BALL HEAD M10X1,25
Réf. OEM 83061001050
8
A-ARM TOP R/S XC CPL.
Réf. OEM 83061003044
9
A-ARM TOP L/S XC CPL.
Réf. OEM 83061001044
10
CIRCLIP DIN0471-32X1,5
Réf. OEM 0471320150
11
SPACER BUSHING F. BALLJOINT
Réf. OEM 83061001025
12
SWIVEL HEAD
Réf. OEM 83061001051
13
HEXAGON NUT DIN 936 M12x1,25
Réf. OEM 0936120123
14
COLLAR SCREW M10X52 TX
Réf. OEM 0023100523
15
A-ARM DOWN R/S XC CPL.
Réf. OEM 83061004044
16
A-ARM DOWN L/S XC CPL.
Réf. OEM 83061002044
17
CIRCLIP DIN0741-35X1,5
Réf. OEM 0471350150
18
BALL HEAD M12X1,5
Réf. OEM 83061002050
19
BUCKET F. SHAFT SEAL RING
Réf. OEM 83061034000
20
COLLAR SCREW M10X70 TX
Réf. OEM 0023100703
21
SHAFT SEAL RING 17X26X6
Réf. OEM 0760172660
22
STOP DISK 15,2X25X1 MM
Réf. OEM 83061015000
23
NEEDLE BEARING HMK 1515
Réf. OEM 83061079000
24
BUSHING SLEEVE F. A/ARM
Réf. OEM 83061032000
25
BALL HEAD TRACK RODS RIGHT
Réf. OEM 83061010002
26
NUT RIGHT
Réf. OEM 83061010004
27
BALL HEAD TRACK RODS LEFT
Réf. OEM 83061010001
28
NUT LEFT
Réf. OEM 83061010003
96
TRACK ROD KIT CPL. ATV
Réf. OEM 00050010011
97
BALL JOINT KIT LOWER ATV
Réf. OEM 00050010008
98
BALL JOINT KIT UPPER ATV
Réf. OEM 00050010009
99
UPPER A ARM SWIVEL HEAD KIT
Réf. OEM 00050010010
STRUCTURE AVANT
