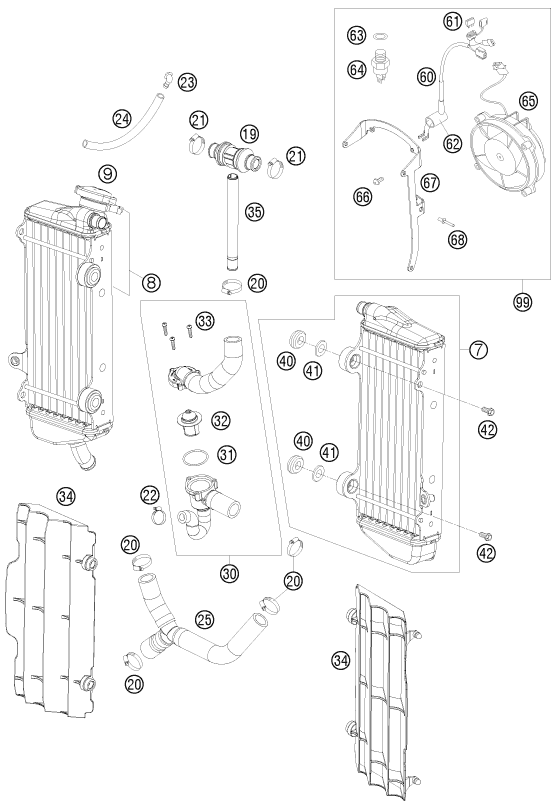

Vue éclatée – système de refroidissement
KTM 450 XC-W ZA 2009
29 pièces
7
RADIATOR L/S 250 SX-F 07
Réf. OEM 77035007100
8
RADIATOR R/S ''45556'' 08
Réf. OEM 78035008000
9
radiator cap small 1,8 bar
Réf. OEM 77335016000
19
t-connector cpl. ´07
Réf. OEM 77335026000
20
COLLIER
Réf. OEM 10001020000
21
HOSE CLAMP NORMA 12/22
Réf. OEM 42013037300
22
COLLIER DURITE D EAU LC4 94
Réf. OEM 58335099000
23
RACCORD DURITE RADIATEUR 97
Réf. OEM 50303089000
24
DURITE
Réf. OEM 31007107001
25
radiator h. cpl. w. y-part 08
Réf. OEM 78035027033
30
radiator h. cpl. w.therm.75 08
Réf. OEM 78035026033
31
JOINT
Réf. OEM 0770320020
32
THERMOSTAT 70Ä
Réf. OEM 59435017000
33
VIS THERMOSTAT 250 EGS 99
Réf. OEM 0016040183
34
protection de radiateur noir
Réf. OEM 7733503400030
35
hose connector 4 stroke 07
Réf. OEM 77335073000
40
CACHE CABLE
Réf. OEM 41001052000
41
washer for radiator 08
Réf. OEM 77335001000
42
VIS A COLLET M6x12 ISA
Réf. OEM 0023060123
60
FAISCEAU DE RADIATEUR 01
Réf. OEM 59011079000
61
fusible 5a
Réf. OEM 58011109105
62
protection cap thermoswitch
Réf. OEM 58311096000
63
joint de radiateur
Réf. OEM 0603142015
64
THERMOSWITCH 95-100 DG
Réf. OEM 78035045000
65
VENTILATEUR CPT LC4
Réf. OEM 58435041000
66
VIS VENTILATEUR
Réf. OEM 0081500181
67
FAN SUPPORT EXC
Réf. OEM 78035043000
68
rivet 4,0x 8 alu
Réf. OEM 0011400800
99
FAN KIT COMPLETE
Réf. OEM 81235941044
système de refroidissement
