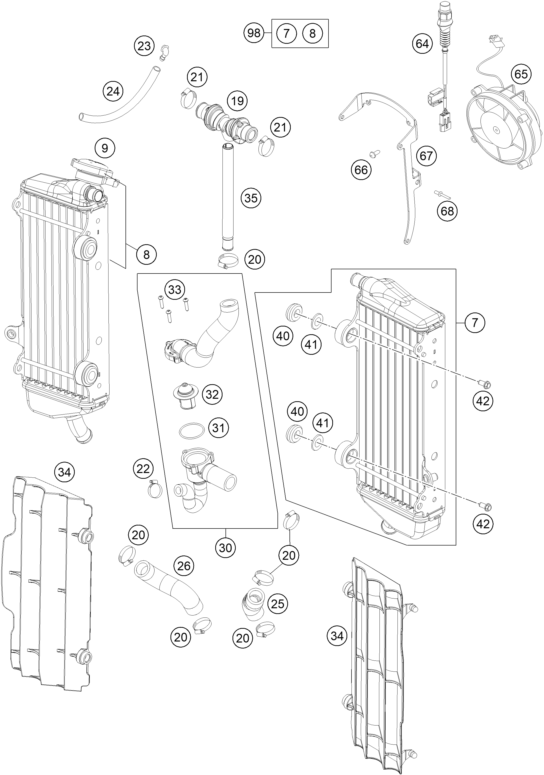

Vue éclatée – système de refroidissement
KTM 500 EXC AU 2016
27 pièces
7
RADIATOR L/S ''15623U''
Réf. OEM 77035007500
8
RADIATOR R/S ''15556U''
Réf. OEM 78035008400
9
radiator cap small 1,8 bar
Réf. OEM 77335016000
19
y-connector cpl.
Réf. OEM 77235071044
20
COLLIER
Réf. OEM 10001020000
21
HOSE CLAMP NORMA 14/24
Réf. OEM 42013037400
22
COLLIER DURITE D EAU LC4 94
Réf. OEM 58335099000
23
RACCORD DURITE RADIATEUR 97
Réf. OEM 50303089000
24
PVC-HOSE 6X9
Réf. OEM 50335030001
25
radiator hose l/s 2012
Réf. OEM 78135025000
26
radiator hose r/s 2012
Réf. OEM 78135027000
30
radiator hose cpl. w. therm
Réf. OEM 78135126033
31
JOINT
Réf. OEM 0770320020
32
THERMOSTAT 70Ä
Réf. OEM 59435017000
33
VIS THERMOSTAT 250 EGS 99
Réf. OEM 0016040183
34
PROTECTION DE RADIATEUR orange
Réf. OEM 7733503400004
34
protection de radiateur noir
Réf. OEM 7733503400030
35
cooling water pipe
Réf. OEM 50435073000
40
CACHE CABLE
Réf. OEM 41001052000
41
washer for radiator 08
Réf. OEM 77335001000
42
VIS A COLLET M6x12 ISA
Réf. OEM 0023060123
64
thermo switch 95°c m14x1,5
Réf. OEM 77735045000
65
VENTILATEUR CPT LC4
Réf. OEM 58435041000
66
SCREW FOR PLASTIC K50X18 T20
Réf. OEM 0081050181
67
FAN SUPPORT
Réf. OEM 81235943000
68
rivet 4,0x 8 alu
Réf. OEM 0011400800
98
RADIATOR KIT 08-14
Réf. OEM 00050000131
système de refroidissement
