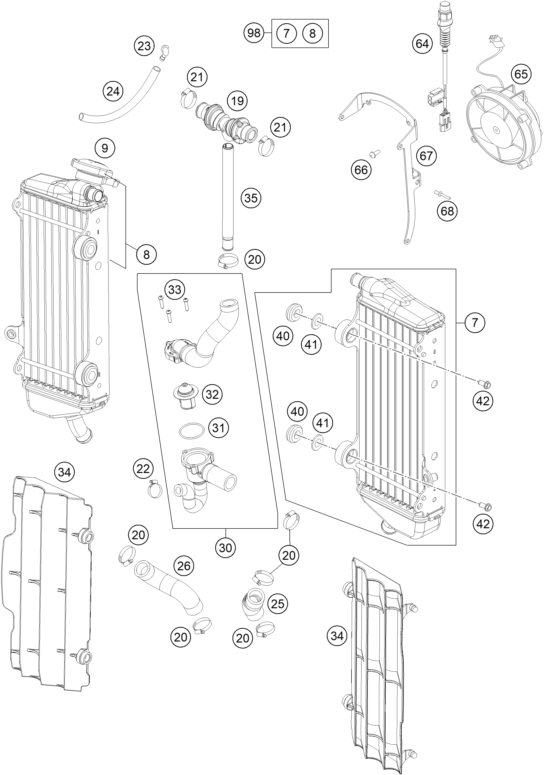

Vue éclatée – système de refroidissement
KTM 500 EXC EU 2014
27 pièces
7
radiator l/s '''55623u'' 12
Réf. OEM 77035007300
8
radiator r/s '''55556u'' 12
Réf. OEM 78035008100
9
radiator cap small 1,8 bar
Réf. OEM 77335016000
19
y-connector cpl.
Réf. OEM 77235071044
20
COLLIER
Réf. OEM 10001020000
21
HOSE CLAMP NORMA 14/24
Réf. OEM 42013037400
22
COLLIER DURITE D EAU LC4 94
Réf. OEM 58335099000
23
RACCORD DURITE RADIATEUR 97
Réf. OEM 50303089000
24
PVC-HOSE 6X9
Réf. OEM 50335030001
25
radiator hose l/s 2012
Réf. OEM 78135025000
26
radiator hose r/s 2012
Réf. OEM 78135027000
30
radiator hose cpl. w. therm
Réf. OEM 78135126033
31
JOINT
Réf. OEM 0770320020
32
THERMOSTAT 70°C
Réf. OEM 59435117000
33
VIS THERMOSTAT 250 EGS 99
Réf. OEM 0016040183
34
PROTECTION DE RADIATEUR orange
Réf. OEM 7733503400004
34
protection de radiateur noir
Réf. OEM 7733503400030
35
hose connector l=172,5
Réf. OEM 77235073000
40
CACHE CABLE
Réf. OEM 41001052000
41
washer for radiator 08
Réf. OEM 77335001000
42
VIS A COLLET M6x12 ISA
Réf. OEM 0023060123
64
thermo switch 95°c m14x1,5
Réf. OEM 77735045000
65
VENTILATEUR CPT LC4
Réf. OEM 58435041000
66
SCREW FOR PLASTIC K50X18 T20
Réf. OEM 0081050181
67
FAN SUPPORT
Réf. OEM 81235943000
68
rivet 4,0x 8 alu
Réf. OEM 0011400800
98
RADIATOR KIT 08-14
Réf. OEM 00050000131
système de refroidissement
