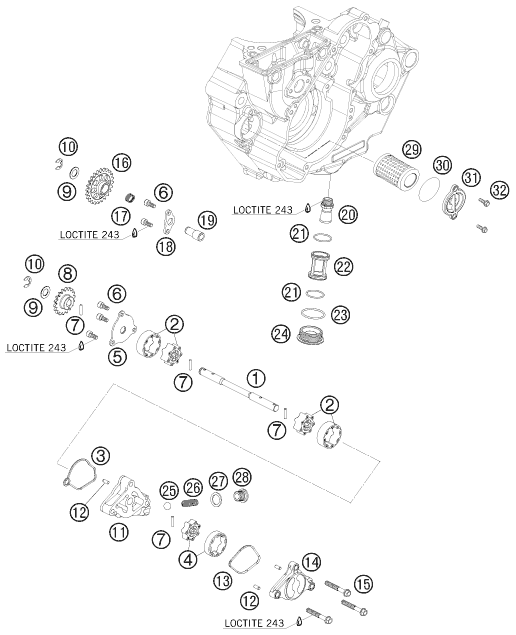

Vue éclatée – système de lubrification
KTM 505 SX-F EU 2008
32 pièces
1
OIL PUMP SHAFT
Réf. OEM 77338002000
2
SUCTION PUMP
Réf. OEM 77338107000
3
gasket pressure pump case
Réf. OEM 77338012000
4
PRESSURE PUMP
Réf. OEM 77338207000
5
pump cover 07
Réf. OEM 77338004100
6
vis pompe a eau
Réf. OEM 0912050123
7
needle roller din5402 3x15,8
Réf. OEM 0402031580
8
OIL PUMP GEAR 18-T
Réf. OEM 77338001000
9
washer 10,2x18x1
Réf. OEM 77338023000
10
clips 0799080000
Réf. OEM 0799080000
11
pressure pump case
Réf. OEM 77338010100
12
ROULEAU DIN5402 NRB 4X 9
Réf. OEM 0402040980
13
gasket pressure pump cover
Réf. OEM 77338112000
14
pressure pump cover
Réf. OEM 77338013100
15
VIS 6 X 40
Réf. OEM 0015060403
16
OILPUMP IDLER GEAR 24-T.
Réf. OEM 77338000050
17
cage a aiguilles k 10x13x10 02
Réf. OEM 0405101310
18
lock washer bearing bolt
Réf. OEM 77338061050
19
bearing bolt 77338061000
Réf. OEM 77338061000
20
oil intake snorkel
Réf. OEM 77338022000
21
o-ring 23,00x1,50 nbr 70
Réf. OEM 0770023015
22
oil screen cpl. 77338016100
Réf. OEM 77338016100
23
o-ring 30x2,0 fpm
Réf. OEM 0770300020
24
plug screw
Réf. OEM 77338019100
25
bille d=10 din 5401
Réf. OEM 0401100000
26
coil spring
Réf. OEM 77338026100
27
joint 14x20x1,5 lc8 2002
Réf. OEM 0603142016
28
vis capuchon m14x1,5 alu isk
Réf. OEM 60038033050
29
Filtre a huile 4Tps 07-12 / 3
Réf. OEM 77338005100
30
o-ring 34x1,5 viton
Réf. OEM 0770034015
31
OIL FILTER COVER
Réf. OEM 77338041100
32
VIS 6 X 16 94
Réf. OEM 0015060163
système de lubrification
