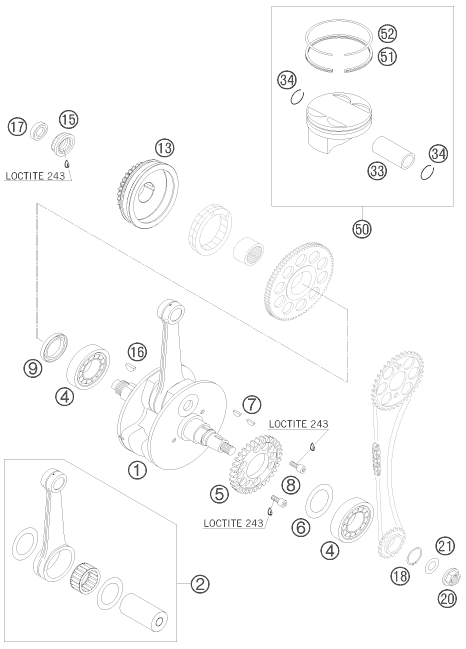

Vue éclatée – vilebrequin, piston
KTM 525 XC ATV EU 2008
23 pièces
1
crankshaft cpl. 07, stroke 72mm, without washer
Réf. OEM 59030118000
2
jeu de bielles 250/520 rac. 00
Réf. OEM 59030015044
4
ROULEMENT VILLO GAUCHE 125 98
Réf. OEM 50330082000
5
PIGNON DE COMMANDE
Réf. OEM 59030055000
6
rondelle calibree 30,5x45x0,10
Réf. OEM 56030081000
6
rondelle calibree 30,7x47x0,15
Réf. OEM 56030081100
6
rondelle calibree 30,5x45x0,30
Réf. OEM 56030081200
7
CLAVETTE VOLANT DIN6888-3X5X13
Réf. OEM 0888030050
8
vis cyl. din7984 m6x16 8.8
Réf. OEM 0984060162
9
JOINT SPI 30X47X7 BSL VITON
Réf. OEM 0760304772
13
PRIMARY GEAR 31T CPL.
Réf. OEM 83032022031
15
ecrou villo pas gche 400/520 0-59030029100
Réf. OEM 59030029100
16
CLAVETTE
Réf. OEM 6946005
17
JOINT SPY
Réf. OEM 0760142460
18
circlips emb 4 t racing
Réf. OEM 0471250120
20
ECROU A EPAULEMENT
Réf. OEM 49030021000
21
RONDELLE D DIN 137
Réf. OEM 0137120000
33
AXE PISTON 20 15
Réf. OEM 59030033000
34
circils pist 20 1
Réf. OEM 59030074000
50
piston i 95mm kpl. geschm.2000
Réf. OEM 59030007000 I
50
piston ii 95mm kpl.geschm.2000
Réf. OEM 59030007000 II
51
segment racleur c.
Réf. OEM 58030631000
52
segment carre 520 diam 95 2000
Réf. OEM 59030032000
vilebrequin, piston
