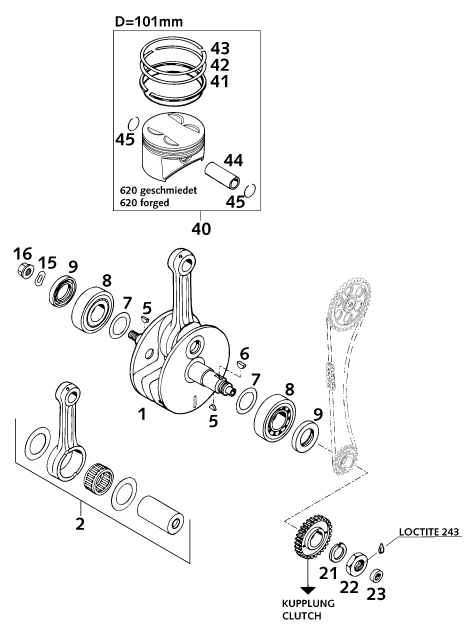

Vue éclatée – vilebrequin, piston
KTM 620 SC EU 2001
21 pièces
1
VILEBREQUIN KPL.540/620 LC4'99
Réf. OEM 58330018100
2
BIELLE 620 LC4 94
Réf. OEM 58330015044
5
CLAVETTE VOLANT DIN6888-3X5X13
Réf. OEM 0888030050
6
CLAVETTE
Réf. OEM 6946005
7
rondelle calibree 30,5x45x0,10
Réf. OEM 56030081000
7
rondelle calibree 30,7x47x0,15
Réf. OEM 56030081100
7
rondelle calibree 30,5x45x0,30
Réf. OEM 56030081200
8
roulement 58030082000
Réf. OEM 58030082000
9
JOINT SPY VILLO
Réf. OEM 0760304771
15
RONDELLE D DIN 137
Réf. OEM 0137120000
16
ecrou d''epaulement-51030028100
Réf. OEM 51030028100
21
rondelle 58030019000
Réf. OEM 58030019000
22
ECROU HM DIN 936
Réf. OEM 0936200155
23
joint spy 0760122270
Réf. OEM 0760122270
40
PISTON I KPL.101MM GESCHM.2000
Réf. OEM 58430007000 I
40
PISTON II 101MM GESCHM. 2000
Réf. OEM 58430007000 II
41
SEGMENT RACLEUR DUKE 96
Réf. OEM 58330031300
42
SEGMENT 620 LC4 94
Réf. OEM 58330932100
43
VIROLE 101X93
Réf. OEM 58430032000
44
AXE PISTON 620 LC4 94
Réf. OEM 58330833000
45
ANNEAU RESSORT METALLIQUE 22 X
Réf. OEM 58430074000
vilebrequin, piston
