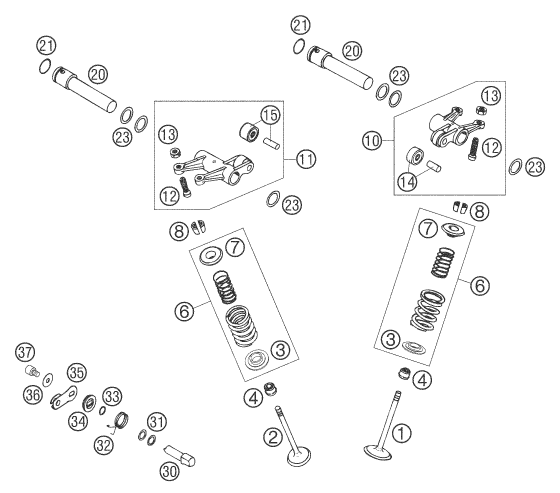

Vue éclatée – mécanisme de commande
KTM 640 ADVENTURE 2007
28 pièces
1
SOUPAPE D'ADMISSION
Réf. OEM 58036030000
2
SOUPAPPE ECHAPPEMENT D=32MM 01
Réf. OEM 58536031000
3
RESSORT DE SOUPAPE 2002
Réf. OEM 57336036000
4
joint 58036028000
Réf. OEM 58036028000
6
JEU RESSORT SOUPAPE RALLYE 01
Réf. OEM 58536029044
7
COUPELLE SOUPAPE ALU 95
Réf. OEM 58036032700
8
DEMI CLAVETTE
Réf. OEM 58036033000
10
CULBUTEUR ADMISSION CPL. 2005
Réf. OEM 58536060144
11
CULBUTEUR ECHAPPEMENT CPL. 05
Réf. OEM 58536061144
12
vis 58036062600
Réf. OEM 58036062600
13
ecrou 0934070756
Réf. OEM 0934070756
14
galet culbuteur lc4 93
Réf. OEM 58036061090
15
galet culbuteur lc4
Réf. OEM 58336061090
20
axe culbuteur l 96mm dia 7,2mm
Réf. OEM 58536056100
21
joint o-58036095000
Réf. OEM 58036095000
23
rond. cal. din0988-16x22x0,20
Réf. OEM 0988162202
23
RONDELLE AXE CULBUTEUR LC4 93
Réf. OEM 0988162205
23
RONDELLE
Réf. OEM 0988162210
30
AXE DU DECOMPR.
Réf. OEM 58036050100
31
rondelle 54334015000
Réf. OEM 54334015000
31
rondelle-54334015100
Réf. OEM 54334015100
31
RONDELLE
Réf. OEM 54334015200
32
RESSORT DECOMPRESSEUR LC4 93
Réf. OEM 58036059200
33
joint o 0770100221
Réf. OEM 0770100221
34
COUVERCLE
Réf. OEM 58036048000
35
LEVIER DECOMPR
Réf. OEM 58036049500
36
RONDELLE DIN 9021
Réf. OEM 0021060003
37
VIS
Réf. OEM 0912060103
mécanisme de commande
