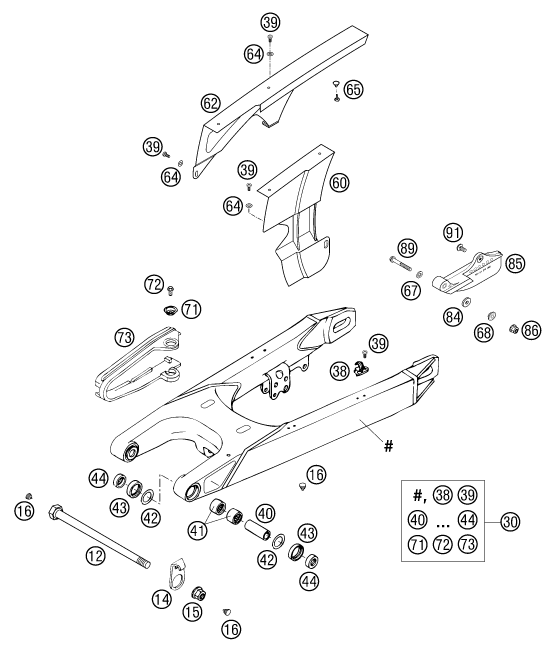

Vue éclatée – bras oscillant
KTM 640 LC4-E ROT EU 2002
26 pièces
12
54603014000
Réf. OEM 54603014000
14
ANNEAU
Réf. OEM 50230211000
15
ecrou autobloquant 54603015000
Réf. OEM 54603015000
16
COUVERCLE
Réf. OEM 54403135000
30
58404030044
Réf. OEM 58404030044
38
attache durite frein 96
Réf. OEM 54611076100
39
vis 0010050103
Réf. OEM 0010050103
40
ENTRETOISE BRAS OSCILLANT 92
Réf. OEM 50203081700
41
DOUILLE POINTEAU HK2012V
Réf. OEM 59004031000
42
RONDELLE STOP DISQUE 2000
Réf. OEM 59004033000
43
JOINT SPI
Réf. OEM 0760253270
44
CUVETTE
Réf. OEM 54603090000
60
CARTER CHAINE LC4 96
Réf. OEM 58307060000
62
CARTER CHAINE SUP LC4 97
Réf. OEM 58307060150
64
RONDELLE DIN 9021
Réf. OEM 0021050003
65
HOHLNIET 2-TLG.
Réf. OEM 20012062055
67
Rondelle DIN125 A6,4
Réf. OEM 0125060003
68
DISQUE GARDE-CAHINE 6
Réf. OEM 58404060050
71
CUVETTE
Réf. OEM 72210079000
72
SK.VIS A COLLETE M 6X10 SW-
Réf. OEM 0015060103
73
guide chaine sup lc4 95
Réf. OEM 58307073000
84
rondelle 6,4x17x3
Réf. OEM 50232050001
85
GUIDE-CHAINE ARR. LC4 '98
Réf. OEM 58404070000
86
ECROU
Réf. OEM 56509064100
89
VIS 95 6 X 50
Réf. OEM 0015060503
91
VIS
Réf. OEM 0014060103
bras oscillant
