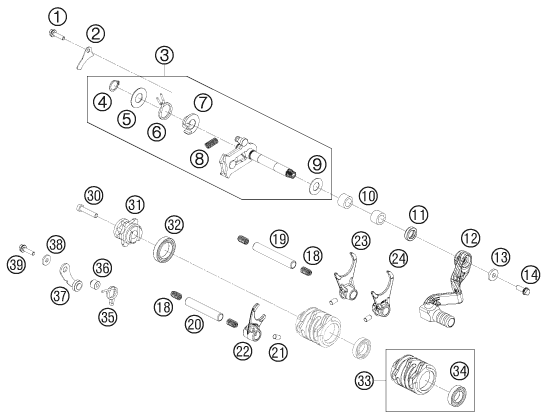

Vue éclatée – mécanisme de sélection
KTM 65 SX EU 2009
31 pièces
1
HH collar screw M5x12 TX30
Réf. OEM 0025050126
2
SHIFTING SHAFT FENDER RET. PL.
Réf. OEM 46234005110
3
SHIFT SHAFT CPL.
Réf. OEM 46234005044
4
CLIPS AXE SELECTEUR 125
Réf. OEM 0471140100
5
RONDELLE
Réf. OEM 54634050000
6
RESSORT DE RAPPEL 03
Réf. OEM 54834014000
7
RESSORT D.GUIDAGE
Réf. OEM 54634020000
8
RESSORT
Réf. OEM 56534013100
9
RONDELLE CRANTEE
Réf. OEM 49033013000
10
ROULEMENT AIGUILLE 12 X18 X 12
Réf. OEM 46034027000
11
JOINT SPY
Réf. OEM 0760122050
12
Selecteur 65SX
Réf. OEM 46234031044
13
rondelle 6,4x17x3
Réf. OEM 50232050001
14
VIS SPÉCIALE M6X16 SW-8 10.9
Réf. OEM 59009062016
18
RESSORT
Réf. OEM 58038023200
19
SHIFTING RAIL COUNTER SHAFT
Réf. OEM 46234019000
20
SHIFTING RAIL MAIN SHAFT
Réf. OEM 46234020000
21
AIGUILLE ZRB 6X10
Réf. OEM 0402061000
22
SHIFT FORK MAIN SHAFT
Réf. OEM 46234001000
23
SHIFT FORK COUNTERSHAFT R/S
Réf. OEM 46234002000
24
SHIFT FORK COUNTERSHAFT Ll/S
Réf. OEM 46234003000
30
AH SCREW DIN6912 M6X30 8.8
Réf. OEM 0012060303
31
SHIFT DRUM LOCATING CPL.
Réf. OEM 46234015044
32
BALL BEARING 6805 C3 JR
Réf. OEM 0625618052
33
SHIFT ROLLER CPL.
Réf. OEM 46234012033
34
ROULEMENT 6903 C4
Réf. OEM 0625069034
35
RESSORT DE LEVIER 2003
Réf. OEM 54834023000
36
ENTRETOISE SELECTEUR 250/360 9
Réf. OEM 54634052300
37
LOCATING LEVER CPL. 08
Réf. OEM 50334024144
38
RONDELLE
Réf. OEM 0349000050
39
hh collar screw m5x20 tx30
Réf. OEM 0025050206
mécanisme de sélection
