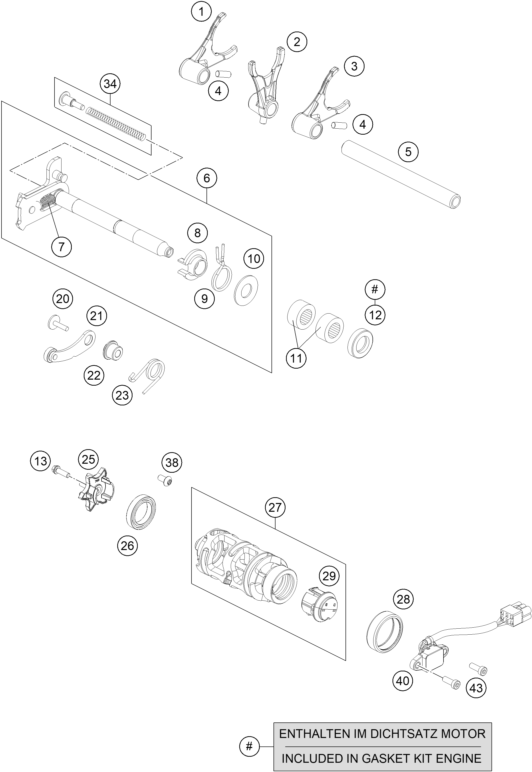

Vue éclatée – mécanisme de sélection
KTM 690 Duke, orange EU 2019
26 pièces
1
SHIFT FORK F. SLIDINGGEAR 5 12
Réf. OEM 75034002100
2
SHIFT FORK F. SLIDINGG. 3/4 12
Réf. OEM 75034001100
3
SHIFT FORK F. SLIDINGGEAR 6 12
Réf. OEM 75034003100
4
AIGUILLE 91
Réf. OEM 0402061480
5
SHIFTRAIL 07
Réf. OEM 75034019000
6
Arbre de selection avant
Réf. OEM 76834005133
7
RESSORT
Réf. OEM 56534013100
8
RESSORT D.GUIDAGE
Réf. OEM 54634020000
9
RESSORT SELECTION 250/300 95
Réf. OEM 54634014100
10
STOP DISK 14X30X1,5 STEEL
Réf. OEM 75034050000
11
ROUL.AIGUILLES
Réf. OEM 54632095000
12
SHAFT SEAL RING 14X24X6B VITON
Réf. OEM 0760142461
13
HH collar screw M6x20 TX30
Réf. OEM 0025060206
20
HH collar screw M6x20 TX30
Réf. OEM 0024060206
21
LOCKING LEVER CPL.
Réf. OEM 61434024000
22
SLEEVE FOR LOCKING LEVER 07
Réf. OEM 75034052000
23
ARRESTING LEVER SPRING 07
Réf. OEM 60034023100
25
Etoile de selection
Réf. OEM 76834115001
26
ROULEMENT
Réf. OEM 0625618050
27
Tambour de selection cpl.
Réf. OEM 76634012144
28
NEEDLE BEAR HK3512 35X42X12
Réf. OEM 0618354212
29
Magnet bracket cmpl.
Réf. OEM 79234012020
34
SPRING F. SHIFTING SHAFT CPL.
Réf. OEM 75034007044
38
PAN HEAD SCREW M5X10 TX25
Réf. OEM 073800501002
40
GEAR POSITION SENSOR
Réf. OEM 60411023000
43
CYL. SCREW DIN6912 M5X14 8.8
Réf. OEM 0984050143S
mécanisme de sélection
