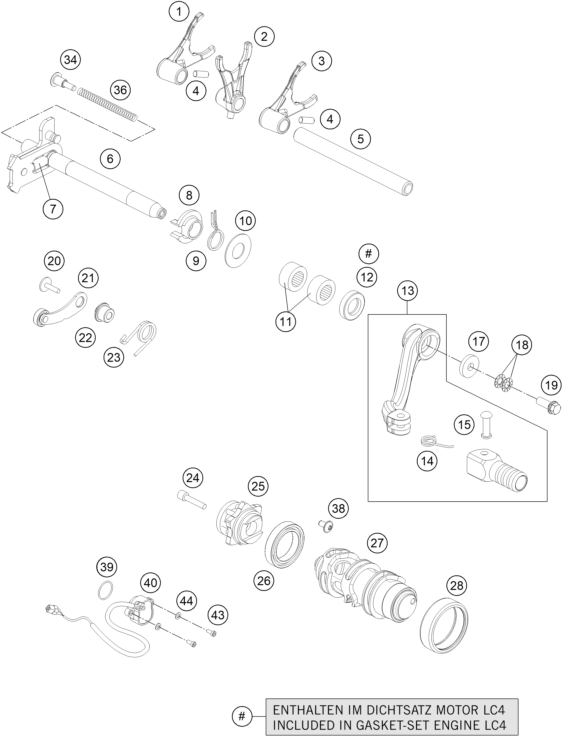

Vue éclatée – mécanisme de sélection
KTM 690 DUKE R EU 2012
34 pièces
1
SHIFT FORK F. SLIDINGGEAR 5 12
Réf. OEM 75034002100
2
SHIFT FORK F. SLIDINGG. 3/4 12
Réf. OEM 75034001100
3
SHIFT FORK F. SLIDINGGEAR 6 12
Réf. OEM 75034003100
4
AIGUILLE 91
Réf. OEM 0402061480
5
SHIFTRAIL 07
Réf. OEM 75034019000
6
SHIFT SHAFT CPL. 07
Réf. OEM 75034005044
7
TENSIONING SPRING 0,8MM
Réf. OEM 56534113100
8
RESSORT D.GUIDAGE
Réf. OEM 54634020000
9
RESSORT DE RAPPEL 03
Réf. OEM 54834014000
10
STOP DISK 14X30X1,5 STEEL
Réf. OEM 75034050000
11
ROUL.AIGUILLES
Réf. OEM 54632095000
12
SHAFT SEAL RING 14X24X6B VITON
Réf. OEM 0760142461
13
SHIFT LEVER CPL. 07
Réf. OEM 75034031000
14
shifting lever spring
Réf. OEM 75034032000
15
axe selecteur 250/380 90/99
Réf. OEM 54634031050
17
rondelle 6,4x17x3
Réf. OEM 50232050001
18
RONDELLE
Réf. OEM 50233041000
19
VIS SPÉCIALE M6X16 SW-8 10.9
Réf. OEM 59009062016
20
HH collar screw M6x20 TX30
Réf. OEM 0024060206
21
LOCKING LEVER CPL. 07
Réf. OEM 75034024044
22
SLEEVE FOR LOCKING LEVER 07
Réf. OEM 75034052000
23
RESSORT SELECTION 03
Réf. OEM 60034023000
24
0912060303
Réf. OEM 0912060303
25
SHIFT DRUM LOCATING CPL. 07
Réf. OEM 75034015000
26
ROULEMENT
Réf. OEM 0625618050
27
SHIFTING DRUM CPL.
Réf. OEM 76034012044
28
NEEDLE BEAR HK3512 35X42X12
Réf. OEM 0618354212
34
SPACER
Réf. OEM 75034006000
36
SPRING FOR OPERATING SHAFT
Réf. OEM 75034007000
38
FLAT HEAD SCREW ISO7380 M5X10
Réf. OEM 073800501001
39
o-ring 25,30x2,40 nbr70
Réf. OEM 0770253240
40
GEAR-POSITION SENSOR
Réf. OEM 60211023100
43
cyl. screw din6912 m5x16 8.8
Réf. OEM 0984050163S
44
RONDELLE DIN 125
Réf. OEM 0125050003
mécanisme de sélection
