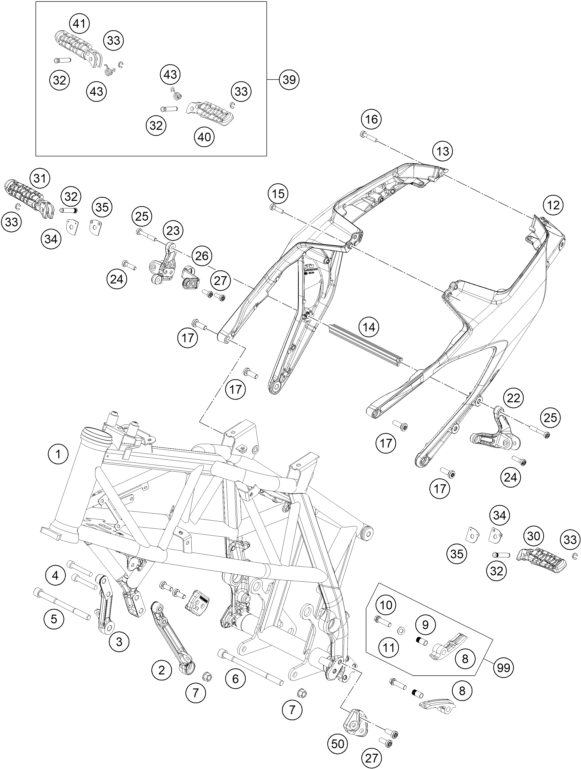

Vue éclatée – cadre
KTM 690 DUKE WHITE ABS EU 2014
35 pièces
1
FRAME ''760LA0'' ORANGE
Réf. OEM 7600300100004
2
CONNECTION BRACKET ENG. L/S 07
Réf. OEM 7500300104901
3
CONNECTION BRACKET ENG. R/S 07
Réf. OEM 7500310104901
4
Cap head bold M8x50 ISR 45
Réf. OEM 014579080506S
5
SPECIAL SCREW M10X129 HEX8 08
Réf. OEM 75603015000
6
SPECIAL SCREW M10X152 ISK8 07
Réf. OEM 75003014000
7
ECROU A EPAULEMENT
Réf. OEM 54630044000
8
guide chaine 2003
Réf. OEM 54804067000
9
entretoise patin chaine sting
Réf. OEM 51103053051
10
HH COLLAR SCREW M8X30 TX40
Réf. OEM 0025080306S
11
RONDELLE DIN125
Réf. OEM 0125080003
12
TAILBOOM L/S
Réf. OEM 7600300200192
13
TAILBOOM R/S
Réf. OEM 7600300200292
14
BRACE SUBFRAME
Réf. OEM 76003002010
15
AH collar screw M8x25 ISA45
Réf. OEM 0035080256
16
AH-COLLAR SCREW M8X40 ISA45
Réf. OEM 0035080406
17
ah collar screw m10x30 isa45
Réf. OEM 0035100309S
22
FOOTREST BRACKET REAR L/S
Réf. OEM 7600304800001S
23
FOOTREST BRACKET REAR R/S
Réf. OEM 7600304900001S
24
ah collar screw m8x30 isa45
Réf. OEM 0035080306S
25
AH collar screw M8x50 ISA45
Réf. OEM 0035080506S
26
BRACKET F. SILENCER
Réf. OEM 7600508400001S
27
SHCS M8x20 TX45
Réf. OEM 0035080206S
30
REPOSE PIED ARR GAUCHE 03
Réf. OEM 60003050000
31
REPOSE PIED DROIT ARR 03
Réf. OEM 60003051000
32
AXE DE REPOSE PIED ARR 03
Réf. OEM 60003044000
33
SICH.CLAPET DIN6799-RS 6
Réf. OEM 0799060003
34
MAINTIEN DE REPOSE PIED D 03
Réf. OEM 60003052000
35
MAINTIEN DE REPOSE PIED G 03
Réf. OEM 60003152000
39
FOOTRESTS CPL.
Réf. OEM 76003040033
40
REPOSE PIED AVT GAU CPL. 05
Réf. OEM 61003050000
41
REPOSE PIED AVT DR CPL. 05
Réf. OEM 61003051000
43
RETURN SPRING FOOTREST
Réf. OEM 76003042000
50
FOOTREST SUPPORT
Réf. OEM 76003101095
99
GLISSIÈRE CHAÎNE EN HAUT CPL.
Réf. OEM 54804067010
cadre
