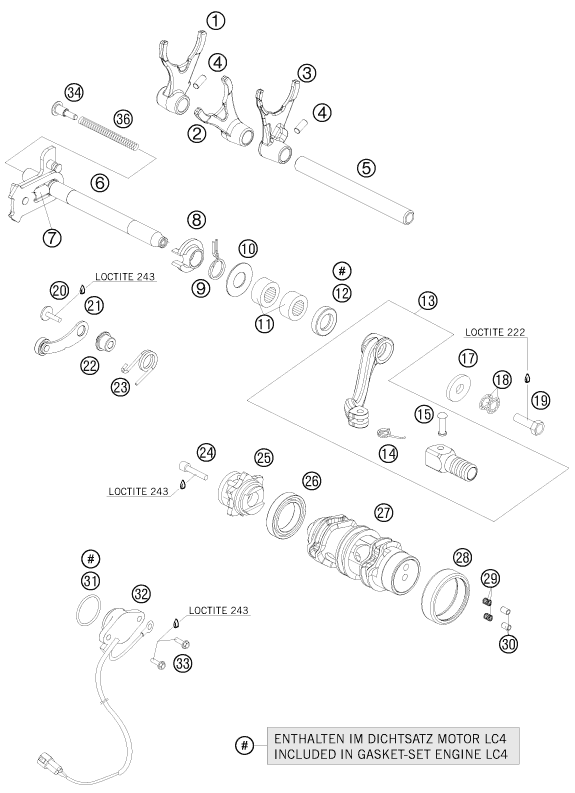

Vue éclatée – mécanisme de sélection
KTM 690 Enduro EU 2010
34 pièces
1
SHIFT FORK F SLIDINGGEAR 5 07
Réf. OEM 75034002000
2
SHIFT FORK F. SLIDINGG. 3/4 07
Réf. OEM 75034001000
3
SHIFT FORK F. SLIDINGGEAR 07
Réf. OEM 75034003000
4
AIGUILLE 91
Réf. OEM 0402061480
5
SHIFTRAIL 07
Réf. OEM 75034019000
6
SHIFT SHAFT CPL. 07
Réf. OEM 75034005044
7
RESSORT
Réf. OEM 56534013100
8
RESSORT D.GUIDAGE
Réf. OEM 54634020000
9
RESSORT SELECTION 250/300 95
Réf. OEM 54634014100
10
STOP DISK 14X30X1,5 STEEL
Réf. OEM 75034050000
11
ROUL.AIGUILLES
Réf. OEM 54632095000
12
SHAFT SEAL RING 14X24X6B VITON
Réf. OEM 0760142461
13
SHIFT LEVER CPL. 08
Réf. OEM 76234031000
14
shifting lever spring
Réf. OEM 75034032000
15
axe selecteur 250/380 90/99
Réf. OEM 54634031050
17
rondelle 6,4x17x3
Réf. OEM 50232050001
18
RONDELLE
Réf. OEM 50233041000
19
VIS SPÉCIALE M6X16 SW-8 10.9
Réf. OEM 59009062016
20
HH collar screw M6x20 TX30
Réf. OEM 0024060206
21
LOCKING LEVER CPL. 07
Réf. OEM 75034024044
22
SLEEVE FOR LOCKING LEVER 07
Réf. OEM 75034052000
23
RESSORT SELECTION 03
Réf. OEM 60034023000
24
AH SCREW DIN6912 M6X30 8.8
Réf. OEM 0012060303
25
SHIFT DRUM LOCATING CPL. 07
Réf. OEM 75034015000
26
ROULEMENT 6805 C4 NTN
Réf. OEM 0625068050
27
SHIFT ROLLER CPL. 07
Réf. OEM 75034012044
28
NEEDLE BEAR HK3512 35X42X12
Réf. OEM 0618354212
29
RESSORT CONTACT 03
Réf. OEM 60034014000
30
BOULON DE CONTACT 03
Réf. OEM 60034037000
31
o-ring 27,5x2,5 nbr
Réf. OEM 0770275025
32
DÉTECTEUR POS. DE VITESSE 06
Réf. OEM 60011023100
33
HH collar screw M5x16 TX30
Réf. OEM 0025050166
34
SPACER
Réf. OEM 75034006000
36
SPRING FOR OPERATING SHAFT
Réf. OEM 75034007000
mécanisme de sélection
