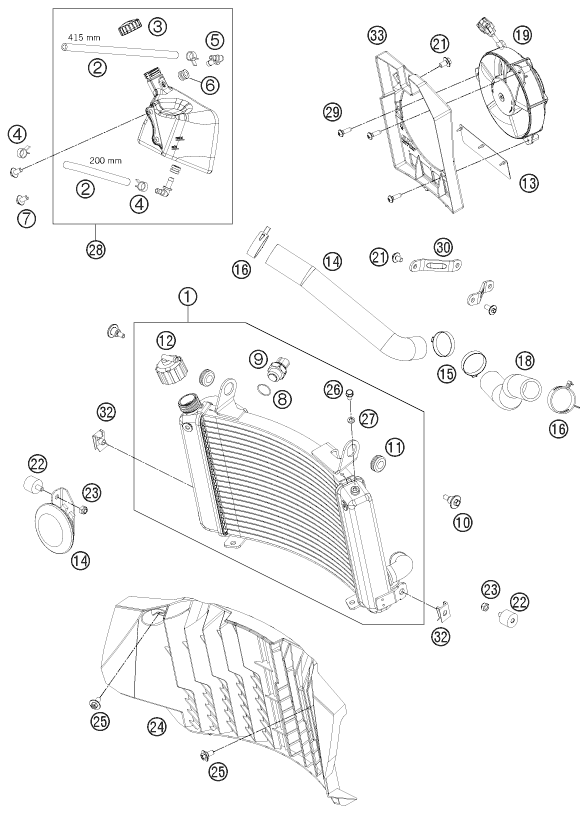

Vue éclatée – système de refroidissement
KTM 690 ENDURO R 2011
30 pièces
1
RADIATOR 08
Réf. OEM 76535010000
2
DIURITE 6X10 EPDM 03
Réf. OEM 60035067001
3
BOUCHON RESERVOIR D'EXPANSION
Réf. OEM 60035066000
4
COLLIER
Réf. OEM 58007117000
5
raccord ang. reserv. expansion
Réf. OEM 60035068000
6
gaine en caoutchouc 6x9x13mm
Réf. OEM 60035069000
7
VIS A COLLET M6x12 ISA
Réf. OEM 0023060123
8
O-ring 17X1.5
Réf. OEM 0770017015
9
THERMO CONTACT LC8 102°C 03
Réf. OEM 60035045000
10
VIS FIXATION RESERVOIR HUILE03
Réf. OEM 60038083000
11
CACHE CABLE
Réf. OEM 41001052000
12
radiator cap 1,4 bar
Réf. OEM 62535009000
13
fan clack rubber 08
Réf. OEM 62635044050
14
RADIATOR HOSE 08
Réf. OEM 76535025000
15
COLLIER SERTI VARIABLE 33,1MM
Réf. OEM 00050331706
16
COLLIER RESSORT 32X12 STD-DES
Réf. OEM 00049320121
18
RADIATOR HOSE 08
Réf. OEM 76535024000
19
VENTILATOR
Réf. OEM 62635041000
21
HH COLLAR SCREW M6X10 TX30
Réf. OEM 0024060106
22
silentbloc 20x15-m6x10-(1)
Réf. OEM 43205062100
23
ECROU AUTO-BLQ.
Réf. OEM 0985060003
24
RADIATOR GUARD
Réf. OEM 76535040100
25
special screw M6x12x3
Réf. OEM 83008000012
26
HH collar screw M6x10 TX30
Réf. OEM 0025060106
27
alu-gasket 6x10x1.5
Réf. OEM 60035048000
28
EXPANSION TANK CPL. 07
Réf. OEM 76535065000
29
ejot pt screw k50x16 1451
Réf. OEM 0081050161
30
RETAINING PLATE RADIATOR 08
Réf. OEM 76535001000
32
ECROU A TOLE
Réf. OEM 54603048100
33
FAN COVER
Réf. OEM 75335044000
système de refroidissement
