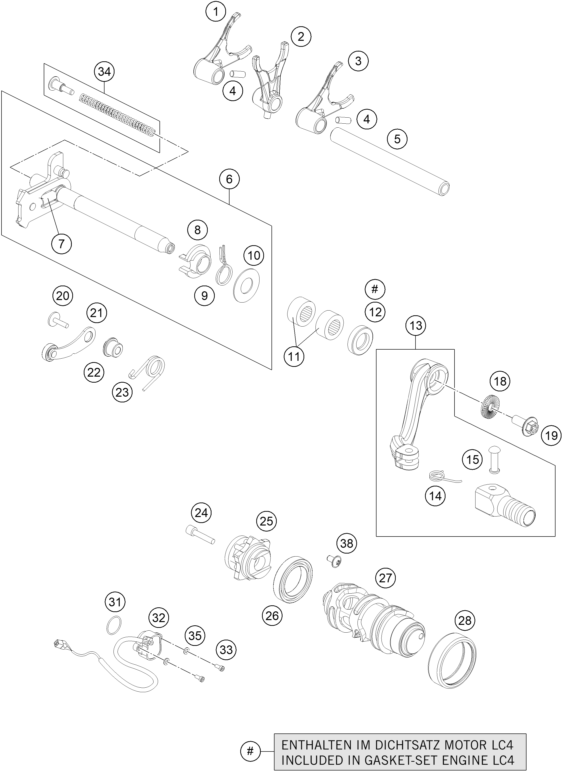

Vue éclatée – mécanisme de sélection
KTM 690 ENDURO R EU 2017
32 pièces
1
SHIFT FORK F. SLIDINGGEAR 5 12
Réf. OEM 75034002100
2
SHIFT FORK F. SLIDINGG. 3/4 12
Réf. OEM 75034001100
3
SHIFT FORK F. SLIDINGGEAR 6 12
Réf. OEM 75034003100
4
AIGUILLE 91
Réf. OEM 0402061480
5
SHIFTRAIL 07
Réf. OEM 75034019000
6
SHIFT SHAFT ASSY
Réf. OEM 75034005133
7
RESSORT
Réf. OEM 56534013100
8
RESSORT D.GUIDAGE
Réf. OEM 54634020000
9
RESSORT DE RAPPEL 03
Réf. OEM 54834014000
10
STOP DISK 14X30X1,5 STEEL
Réf. OEM 75034050000
11
ROUL.AIGUILLES
Réf. OEM 54632095000
12
JOINT SPY
Réf. OEM 0760142460
13
SHIFT LEVER CPL. 07
Réf. OEM 75034031000
14
shifting lever spring
Réf. OEM 75034032000
15
axe selecteur 250/380 90/99
Réf. OEM 54634031050
18
PAIR NORDLOCK WASHER M6
Réf. OEM 50233041500
19
HH collar screw M6x15 TX30
Réf. OEM 0024060156S
20
HH collar screw M6x20 TX30
Réf. OEM 0024060206
21
LOCKING LEVER CPL. 07
Réf. OEM 75034024044
22
SLEEVE FOR LOCKING LEVER 07
Réf. OEM 75034052000
23
RESSORT SELECTION 03
Réf. OEM 60034023000
24
AH SCREW DIN6912 M6X30 8.8
Réf. OEM 0012060303
25
SHIFT DRUM LOCATING CPL. 07
Réf. OEM 75034015000
26
ROULEMENT
Réf. OEM 0625618050
27
SHIFTING DRUM CPL.
Réf. OEM 76034112044
28
NEEDLE BEAR HK3512 35X42X12
Réf. OEM 0618354212
31
o-ring 24.00x2.50 Viton
Réf. OEM 07700240251
32
GEAR-POSITION SENSOR
Réf. OEM 60211023100
33
cyl. screw din6912 m5x16 8.8
Réf. OEM 0984050163S
34
SPRING F. SHIFTING SHAFT CPL.
Réf. OEM 75034007044
35
RONDELLE DIN 125
Réf. OEM 0125050003
38
PAN HEAD SCREW M5X10 TX25
Réf. OEM 073800501002
mécanisme de sélection
