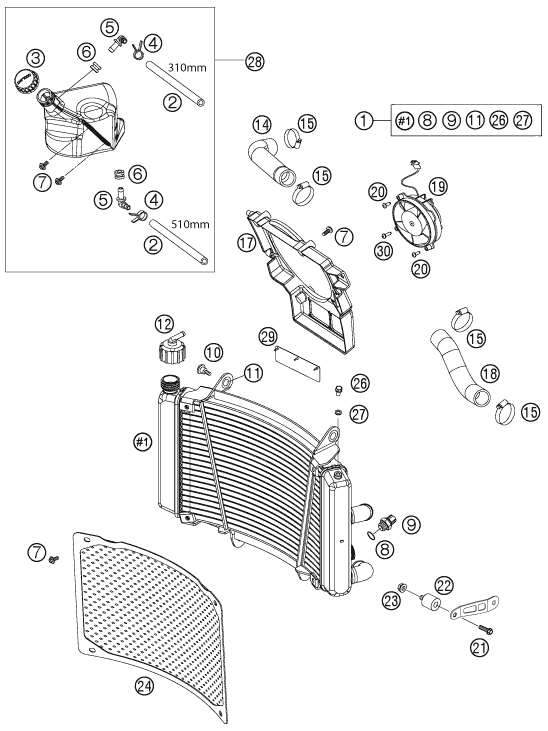

Vue éclatée – système de refroidissement
KTM 690 RALLY FACTORY REPLICA EU 2009
27 pièces
1
radiator '''vw 1182''-76235010000
Réf. OEM 76235010000
2
DIURITE 6X10 EPDM 03
Réf. OEM 60035067001
3
BOUCHON RESERVOIR D'EXPANSION
Réf. OEM 60035066000
4
COLLIER
Réf. OEM 58007117000
5
raccord ang. reserv. expansion
Réf. OEM 60035068000
6
gaine en caoutchouc 6x9x13mm
Réf. OEM 60035069000
7
HH collar screw M6x13 TX30
Réf. OEM 0024060136
8
O-ring 17X1.5
Réf. OEM 0770017015
9
thermocontact
Réf. OEM 58035045000
10
vis fixation radiateur m6 03
Réf. OEM 60035001000
11
CACHE CABLE
Réf. OEM 41001052000
12
radiator cap 1,4 bar
Réf. OEM 62535009000
14
RADIATOR HOSE 08
Réf. OEM 76535025000
15
Hose clamp GEMI 20-32
Réf. OEM 76235028000
17
fan cowl 07
Réf. OEM 76235044000
18
RADIATOR HOSE 08
Réf. OEM 76235026000
19
ventilateur gauche 03
Réf. OEM 60035041000
20
VIS CABOCHON FEU ARR 98
Réf. OEM 0017060203
21
HH COLLAR SCREW M6X10 TX30
Réf. OEM 0024060106
22
silentbloc 20x15-m6x10-(1)
Réf. OEM 43205062100
23
ECROU AUTO-BLQ.
Réf. OEM 0985060003
24
radiator protector 07
Réf. OEM 76235034044
26
HH collar screw M6x10 TX30
Réf. OEM 0025060106
27
alu-gasket 6x10x1.5
Réf. OEM 60035048000
28
EXPANSION TANK CPL. 07
Réf. OEM 76235066000
29
SILENBLOC VENTILATEUR LC4
Réf. OEM 58435044050
30
VIS T60 6 X 30
Réf. OEM 0017060303
système de refroidissement
