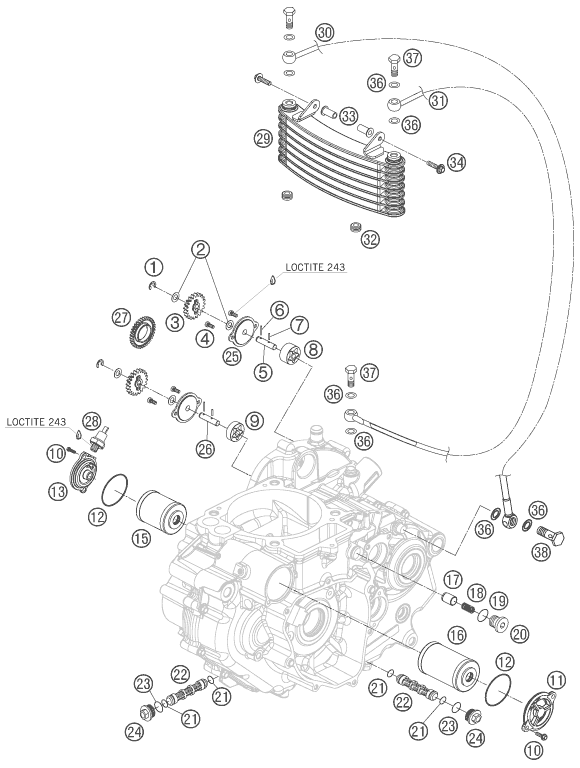

Vue éclatée – système de lubrification
KTM 690 RALLY FACTORY REPLICA EU 2010
36 pièces
1
RONDELLE FREIN
Réf. OEM 0799060000
2
RONDELLE 600/92
Réf. OEM 58038007755
3
OIL PUMP GEAR 20-T
Réf. OEM 75038001020
4
AH SCREW DIN7984 M5X10 A2
Réf. OEM 07984050100
5
OIL PUMP SHAFT 07
Réf. OEM 75038002000
6
PION CENTAGE POMPE A HUILE DUK
Réf. OEM 0402251980
7
ROULEAU DIN5402 NRB2
Réf. OEM 0402251180
8
rotor pompe a huile 15mm g164
Réf. OEM 77038011000
9
piston pompe huile 10mm 400/52
Réf. OEM 59038011010
10
HH collar screw M5x16 TX30
Réf. OEM 0025050166
11
oil filter cover
Réf. OEM 75038041200
12
o-ring 39,34x2,62
Réf. OEM 07700390261
13
OIL FILTER COVER 07
Réf. OEM 76238041000
15
OIL FILTER SHORT 07
Réf. OEM 75038046000
16
filtre huile - 690smc/end/duke
Réf. OEM 58038005100
17
piston clapet huile 10mm lc4 9
Réf. OEM 58038028000
18
ressort p. compr.5bar rouge 01
Réf. OEM 58538023000
19
JOINT
Réf. OEM 58038022000
20
vis 0908120153
Réf. OEM 0908120153
21
O-RING 12,5X1,5 VITON V75
Réf. OEM 07701250151
22
GROS FILTRE CREPINE 400/520 20
Réf. OEM 59038016000
23
JOINT THORIQUE
Réf. OEM 0770180020
24
BOUCHON FILTRE 400/520 2000
Réf. OEM 59038017000
25
OIL PUMP COVER 07
Réf. OEM 75038003000
26
OIL PUMP SHAFT 07
Réf. OEM 75038004000
27
OIL PUMP DRIVE WHEEL 07
Réf. OEM 75032050001
28
mano huile 03
Réf. OEM 58338091100
29
OIL COOLER
Réf. OEM 76238000000
30
OIL PIPE ENGINE-COOLER 1035MM
Réf. OEM 76238034100
31
OIL PIPE COOLER-ENGINE 1000MM
Réf. OEM 76238035100
32
GAINE
Réf. OEM 31008060000
33
insulated screw joint m6
Réf. OEM 76212090070
34
HH collar screw M6x20 TX30
Réf. OEM 0024060206
36
Joints cuivre 10x14x1
Réf. OEM 0603100141
37
VIS BANJO
Réf. OEM 54313025000
38
HOLLOW SCREW M10 X 1
Réf. OEM 76238025000
système de lubrification
