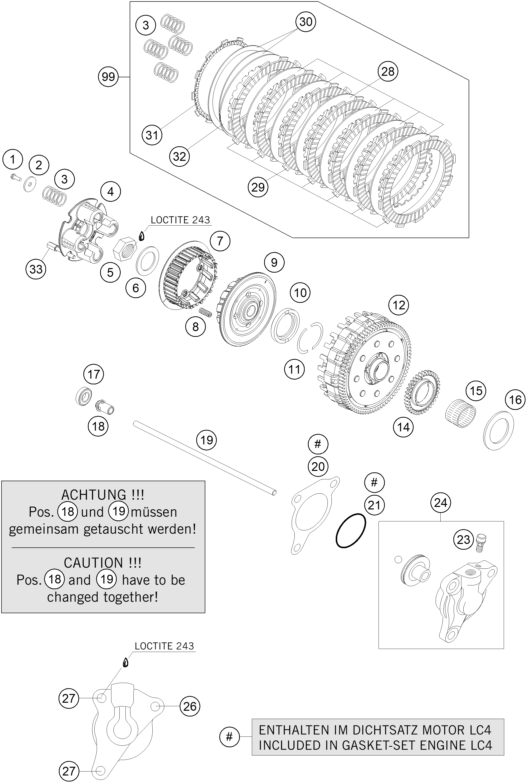

Vue éclatée – embrayage
KTM 690 SMC R ABS AU 2014
31 pièces
1
HH COLLAR SCREW M5X25 ISA30
Réf. OEM 0025050256
2
SPRING RING 07
Réf. OEM 75032006000
3
CLUTCH SPRING 3,0X33,5
Réf. OEM 58532080001
4
PRESSURE CAP
Réf. OEM 75032003000
5
ECROU A SIX P M20X1,5 H-6MM 05
Réf. OEM 60036073150
6
rondelle 20x32x2
Réf. OEM 47032020000
7
INNER CLUTCH HUB MOVABLE
Réf. OEM 75032002002
8
CLUTCH RELEASE SPRING
Réf. OEM 75032033000
9
INNER CLUTCH HUB FIXED
Réf. OEM 75032002001
10
STEPPED WASHER 07
Réf. OEM 75032009000
11
HALF-WASHER 07
Réf. OEM 75032007000
12
OUTER CLUTCH HUB CPL.
Réf. OEM 75032001044
14
OIL PUMP DRIVE WHEEL 07
Réf. OEM 75032050001
15
ROULEMENT AIGUILLES
Réf. OEM 56532095000
16
WASHER 26X40X2 07
Réf. OEM 75032017000
17
roulement pompe eau 6001.2rsr3
Réf. OEM 0625060016
18
PRESSURE BOLT 08
Réf. OEM 75032055100
19
PUSH ROD 08
Réf. OEM 75032054200
20
JOINT
Réf. OEM 59032065000
21
JOINT THORIQUE COMMANDE EMB
Réf. OEM 0770300015
23
vis purge emb 99
Réf. OEM 54732064000
24
output cyl. with bleeder screw
Réf. OEM 75032061044
26
HH collar screw M6x35 TX30
Réf. OEM 0025060356
27
HH collar screw M6x20 TX30
Réf. OEM 0025060206
28
STEEL DISK 1,5 MM LC4 ´07
Réf. OEM 75032112000
29
disque embrayage garni 2,7mm
Réf. OEM 58332011300
30
RONDELLA ANTIVIBRAZIONE SET
Réf. OEM 58632016000
31
LINING DISC CUT OUT
Réf. OEM 75032111100
32
STEEL DISK 1,5MM NITRIDED
Réf. OEM 75032112100
33
HOLDING SCREW GMB-M5X35
Réf. OEM 75032032000
99
Kit disque embrayage cplt.
Réf. OEM 75032011110
embrayage
