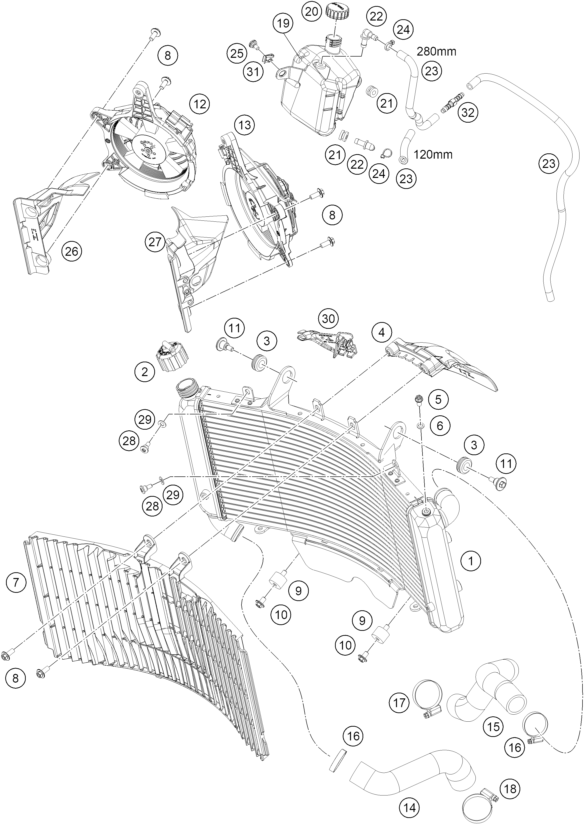

Vue éclatée – système de refroidissement
KTM 790 ADVENTURE, black CN 2024
32 pièces
1
Radiator
Réf. OEM A61035010000
2
radiator cap 1,4 bar
Réf. OEM 62535009000
3
CACHE CABLE
Réf. OEM 41001052000
4
Air deflector, radiator
Réf. OEM 63635042000
5
HH collar screw M6x12 TX30
Réf. OEM 0025060126
6
alu-gasket 6x10x1.5
Réf. OEM 60035048000
7
Radiator protection
Réf. OEM 63535040000
8
HH collar screw M6x15 TX30
Réf. OEM 0024060156
9
silentbloc 20x15-M6x10-(1)
Réf. OEM C90705062000
10
HH COLLAR SCREW M6X10 TX30
Réf. OEM 0024060106
11
SPECIAL SCREW M6X21 WS-8
Réf. OEM C60035001000
12
Radiator fan right, cmpl.
Réf. OEM 63535141044
13
Fan left cpl.
Réf. OEM 63535041044
14
Pre-formed hose, radiator
Réf. OEM C63535026100
15
Pre-formed hose, radiator
Réf. OEM C63535027100
16
One-ear clamp 33,1MM
Réf. OEM C0300000703300
17
One-ear clamp 36,1MM
Réf. OEM C0300000703600
18
One-ear clamp 39,6mm
Réf. OEM C0300000703900
19
expansion tank water
Réf. OEM C61035065000
20
expansiontank plug cpl
Réf. OEM C90735066044
21
rubber insert
Réf. OEM C90703065000
22
Angle connection expans. Tank
Réf. OEM C90735068000
23
DIURITE 6X10 EPDM 03
Réf. OEM 60035067001
24
Collier pour câbles 2,5x140
Réf. OEM 44011076140
25
special screw M5x12
Réf. OEM 69008021160
26
air deflector left
Réf. OEM A61008023050
27
air deflector right
Réf. OEM A61008024050
28
SCREW M5X14 ISA30 ALU
Réf. OEM 69007125050
29
RONDELLE D'APPUI 6X12X1 HRC
Réf. OEM 0988060121
30
bracket overrun hose compensat
Réf. OEM C61035065010
31
RANGE CHANGE METAL NUT M5 INOX
Réf. OEM 54603048600
32
connector straight
Réf. OEM C69015019010
système de refroidissement
