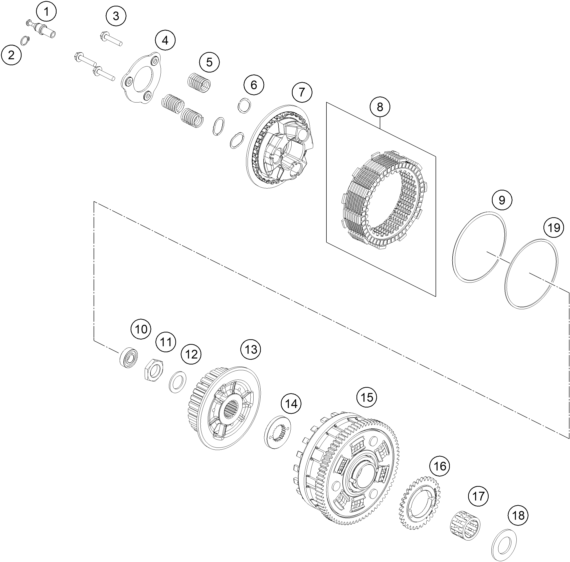

Vue éclatée – embrayage
KTM 790 ADVENTURE,orange-CKD w/o engine CN 2022
19 pièces
1
Tension bolt
Réf. OEM C90032048104
2
retaining ring DIN 471 12x1
Réf. OEM C0471120010
3
Collar screw M6x30
Réf. OEM C90032044000
4
Clutch pressure plate stop
Réf. OEM C90032006000
5
Clutch spring
Réf. OEM C90032005000
6
Clutch spring retainer
Réf. OEM C90032041000
7
Clutch pressure plate
Réf. OEM C90032003000
8
Clutch plate pack
Réf. OEM C90832011010
9
Spring washer
Réf. OEM C90032034000
10
Grooved ball bearing 6001-C3
Réf. OEM C0625060017
11
hex nut M20x1,. H-6mm
Réf. OEM C90036073150
12
Wedge lock washer HLS 20
Réf. OEM 0252012103100
13
Inner clutch hub
Réf. OEM C90032002000
14
Toothed disk
Réf. OEM C90032021000
15
Outer clutch hub compl.
Réf. OEM C90032001044
16
Oil pump gear 32th
Réf. OEM C90038001232
17
Needle bearing PK 26x35x24.8
Réf. OEM C0405263525
18
Washer, 26/47/2.8
Réf. OEM C90032020000
19
Spring washer retainer
Réf. OEM C90032035000
embrayage
