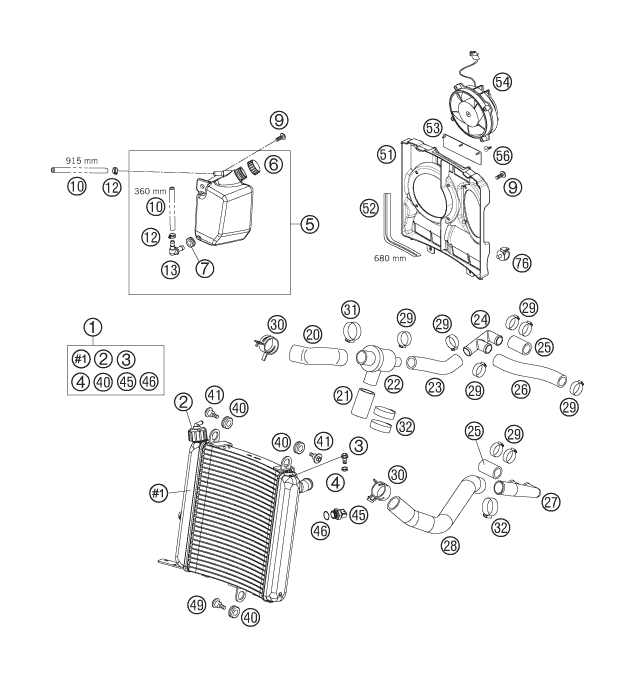

Vue éclatée – système de refroidissement
KTM 950 SUPERMOTO BLACK EU 2006
35 pièces
1
RADIATEUR 950 SM 05
Réf. OEM 62535010000
2
radiator cap 1,4 bar
Réf. OEM 62535009000
3
SK.VIS A COLLETE M 6X10 SW-
Réf. OEM 0015060103
4
Rondelle DIN125 A6,4
Réf. OEM 0125060003
5
EAU RESERVOIR D'EXPANSION 05
Réf. OEM 62535065000
6
BOUCHON RESERVOIR D'EXPANSION
Réf. OEM 60035066000
7
gaine en caoutchouc 6x9x13mm
Réf. OEM 60035069000
9
VIS 6 X 15 MOD 93/95
Réf. OEM 0014060153
10
DIURITE 6X10 EPDM 03
Réf. OEM 60035067001
12
COLLIER
Réf. OEM 58007117000
13
raccord ang. reserv. expansion
Réf. OEM 60035068000
20
DURITE RADIATEUR 05
Réf. OEM 62535031000
21
DURITE RADIATEUR THERM/POMPE03
Réf. OEM 60035030000
22
THERMOSTAT 75° CPL. AVEC
Réf. OEM 60035017000
23
DURITE RADIATEUR THERM./DIST05
Réf. OEM 62535025000
24
DISTRIBUTEUR DR 18/18/18MM 03
Réf. OEM 60035019000
25
DURITE RADIATEUR CYL./DISTR.03
Réf. OEM 60035026000
26
DURITE RADIATEUR DISTR/DISTR03
Réf. OEM 60035027000
27
DISTRIBUTEUR GAU 18/18/25MM 03
Réf. OEM 60035028000
28
DURITE RADIATEUR 05
Réf. OEM 62535024000
29
COLLIER 27,1MM
Réf. OEM 00050271708
30
COLLIER RESSORT 32X12 STD-DES
Réf. OEM 00049320121
31
COLLIER SERTI VARIABLE 34.6MM
Réf. OEM 00050346706
32
COLLIER SERTI VARIABLE 33,1MM
Réf. OEM 00050331706
40
CACHE CABLE
Réf. OEM 41001052000
41
vis fixation radiateur m6 03
Réf. OEM 60035001000
45
THERMO CONTACT LC8 102°C 03
Réf. OEM 60035045000
46
O-ring 17X1.5
Réf. OEM 0770017015
49
VIS FIXATION RESERVOIR HUILE03
Réf. OEM 60038083000
51
DEFLECTEUR VENTILATEUR 05
Réf. OEM 62535044000
52
carter ventilateur
Réf. OEM 58312085100
53
SILENBLOC VENTILATEUR LC4
Réf. OEM 58435044050
54
VENTILATEUR CPT LC4
Réf. OEM 58435041000
56
ejot pt screw k50x16 1451
Réf. OEM 0081050161
76
CABLE SUPPORT
Réf. OEM 58111076000
système de refroidissement
