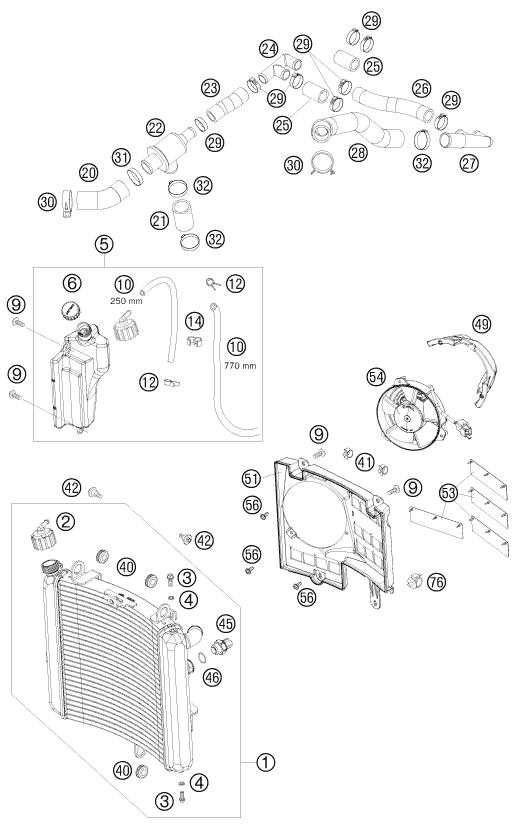

Vue éclatée – système de refroidissement
KTM 990 SUPERMOTO BLACK FR 2009
34 pièces
1
RADIATOR 990 SM
Réf. OEM 62635010000
2
radiator cap 1,4 bar
Réf. OEM 62535009000
3
HH collar screw M6x10 TX30
Réf. OEM 0025060106
4
alu-gasket 6x10x1.5
Réf. OEM 60035048000
5
EXPANSION RESERVOIR CPL. 08
Réf. OEM 62635065000
6
BOUCHON RESERVOIR D'EXPANSION
Réf. OEM 60035066000
9
HH collar screw M6x15 TX30
Réf. OEM 0024060156
10
DIURITE 6X10 EPDM 03
Réf. OEM 60035067001
12
COLLIER
Réf. OEM 58007117000
14
collier 10/10 noir
Réf. OEM 60038039000
20
DURITE RADIATEUR THERM/DISTR05
Réf. OEM 63035031000
21
DURITE RADIATEUR THERM/POMPE03
Réf. OEM 60035030000
22
THERMOSTAT 75° CPL. AVEC
Réf. OEM 60035017000
23
DURITE RADIATEUR THERM./DIST05
Réf. OEM 62535025000
24
DISTRIBUTEUR DR 18/18/18MM 03
Réf. OEM 60035019000
25
DURITE RADIATEUR CYL./DISTR.03
Réf. OEM 60035026000
26
DURITE RADIATEUR DISTR/DISTR03
Réf. OEM 60035027000
27
DISTRIBUTEUR GAU 18/18/25MM 03
Réf. OEM 60035028000
28
RADIATOR HOSE ´08
Réf. OEM 62635024000
29
COLLIER 27,1MM
Réf. OEM 00050271708
30
COLLIER RESSORT 32X12 STD-DES
Réf. OEM 00049320121
31
COLLIER SERTI VARIABLE 34.6MM
Réf. OEM 00050346706
32
COLLIER SERTI VARIABLE 33,1MM
Réf. OEM 00050331706
40
CACHE CABLE
Réf. OEM 41001052000
41
PORTE-CABLE 16MM
Réf. OEM 57013072100
42
vis fixation radiateur m6 03
Réf. OEM 60035001000
45
THERMO CONTACT 98°C VENT. 03
Réf. OEM 58435045098
46
O-ring 17X1.5
Réf. OEM 0770017015
49
FAN CAP 08
Réf. OEM 62635044060
51
FAN COWL SUPERMOTO EFI 08
Réf. OEM 62635044000
53
fan clack rubber 08
Réf. OEM 62635044050
54
VENTILATOR
Réf. OEM 62635041000
56
ejot pt screw k50x16 1451
Réf. OEM 0081050161
76
CABLE SUPPORT
Réf. OEM 58111076000
système de refroidissement
