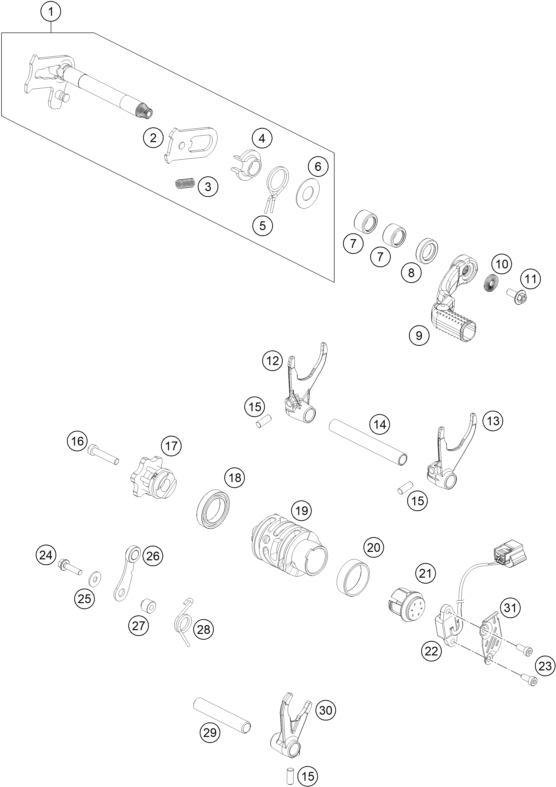

Vue éclatée – mécanisme de sélection
KTM Freeride 250 F EU 2018
31 pièces
1
SHIFT SHAFT CPL.
Réf. OEM 79234005133
2
SLIDING PLATE CPL.
Réf. OEM 79234008144
3
RESSORT
Réf. OEM 56534013100
4
RESSORT D.GUIDAGE
Réf. OEM 54634020000
5
RESSORT DE RAPPEL 03
Réf. OEM 54834014000
6
RONDELLE
Réf. OEM 54634050000
7
ROUL.AIGUILLES
Réf. OEM 54632095000
8
JOINT SPY
Réf. OEM 0760142460
9
shift lever cpl. 72134031000
Réf. OEM 72134031000
10
PAIR NORDLOCK WASHER M6
Réf. OEM 50233041500
11
HH collar screw M6x15 TX30
Réf. OEM 0024060156S
12
SHIFT FORK 1.-3. GEAR
Réf. OEM 79234103000
13
SHIFT FORK 2.-4. GEAR
Réf. OEM 79234102000
14
AXE FOURCHETTE L-93MM 05
Réf. OEM 77034019000
15
AIGUILLE 91
Réf. OEM 0402061480
16
VIS A TETE CYLINDRIQUE DIN6912
Réf. OEM 0984060302
17
SHIFT DRUM LOCATING CPL.
Réf. OEM 79234015000
18
ROULEMENT
Réf. OEM 0625618050
19
SHIFT ROLLER
Réf. OEM 79234112000
20
FRICTION BEARING CONTROLLER
Réf. OEM 79234012010
21
Magnet bracket cmpl.
Réf. OEM 79234012020
22
gear position sensor
Réf. OEM 79211023000
23
CYL. SCREW DIN6912 M5X14 8.8
Réf. OEM 0984050143S
24
hh collar screw m5x20 tx30
Réf. OEM 0025050206
25
RONDELLE DIN 9021
Réf. OEM 0021050003
26
LOCKING LEVER CPL.
Réf. OEM 79234024044
27
ENTRETOISE SELECTEUR 250/360 9
Réf. OEM 54634052300
28
locking lever spring
Réf. OEM 72134023000
29
AXE DE FOURCHETTE 250/380 03
Réf. OEM 54834019000
30
SHIFT FORK 5.-6. GEAR
Réf. OEM 79034101000
31
GUARD PLATE MOTION SENSOR
Réf. OEM 79211024000
mécanisme de sélection
