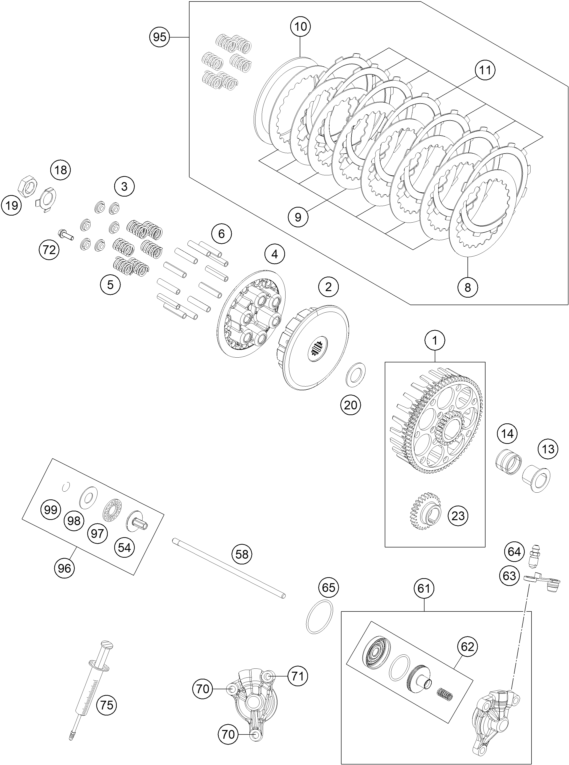

Vue éclatée – embrayage
KTM FREERIDE 250 R AU 2015
32 pièces
1
clutch cage incl. prim. wheel
Réf. OEM 54832024044
2
INNER CLUTCH HUB
Réf. OEM 77232002000
3
coupe de ressort 6,2x12x18x5,2
Réf. OEM 59032006050
4
pressure plate
Réf. OEM 77232003000
5
clutch spring
Réf. OEM 77032005100
6
DRIVING SLEEVE D-7,95 L-38
Réf. OEM 77232004000
8
DISQUE LISSE 1MM 02
Réf. OEM 59032010100
9
DISQUE LISSE 1,4MM 02
Réf. OEM 59032010200
10
alu disc 3mm
Réf. OEM 72532010000
11
LINING DISC 1,95 MM
Réf. OEM 54832011100
13
inner ring 21.65x26x24.5
Réf. OEM 54832015100
14
ROULEMENT AIGUILLES
Réf. OEM 56532095000
18
TAB WASHER
Réf. OEM 78132018000
19
ECROU
Réf. OEM 0936181505
20
washer 21.7 x 37 x 2.5
Réf. OEM 54832009000
23
pignon primaire 26d 03
Réf. OEM 54832000026
54
poussoir
Réf. OEM 47032054000
58
push rod 54832054100
Réf. OEM 54832054100
61
OUTPUT CYLINDER CPL.
Réf. OEM 47132061044
62
Piston cmpl.
Réf. OEM 47132066000
63
CAPUCHON VIS DE PURGE
Réf. OEM 47013021000
64
VIS DE PURGE M8X1
Réf. OEM 47013085000
65
O-RING 31,47X1,78
Réf. OEM 0770031018
70
HH collar screw M6x16 TX30
Réf. OEM 0025060166
71
Vis 6 pans à épaulement M6x30
Réf. OEM 0025060306
72
HH collar screw M6x25 TX30
Réf. OEM 0025060256
75
SERINGUE
Réf. OEM 50329050000
95
clutch kit 250 freeride
Réf. OEM 72532010010
96
PRESSURE PIECE CPL. 08
Réf. OEM 78032057044
97
CAGE A AIGUILLE BUTEE EMB 98
Réf. OEM 54637097200
98
RONDELLE BUTEE EMB 98 12X26X1
Réf. OEM 54637098200
99
RONDELLE 600/91
Réf. OEM 0993012000
embrayage
