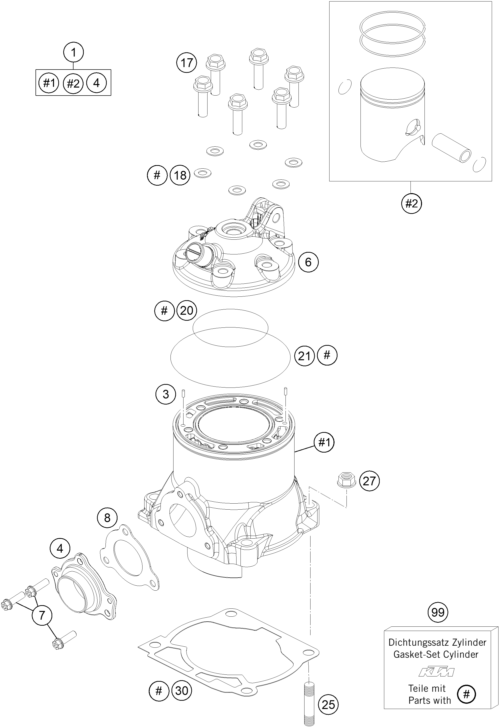

Vue éclatée – cylindre, culasse
KTM FREERIDE 250 R EU 2014
18 pièces
1
cylinder + piston cpl.-72530038044
Réf. OEM 72530038044
3
ROULEAU DIN5402 NRB 4X 9
Réf. OEM 0402040980
4
exhaust flange
Réf. OEM 72536039000
6
cylinder head 250 freeride 14
Réf. OEM 54830706000
7
HH collar screw M6x16 TX30
Réf. OEM 0025060166
8
exhaust flange gasket
Réf. OEM 72536041000
17
VIS A EPAULEMENT M 8X35 SW-13
Réf. OEM 54830079000
18
RONDELLE
Réf. OEM 56530080000
20
O-RING 73,00X2,00 VITON
Réf. OEM 0770730020
21
JOINT TORIQUE 105,00X2,00 07
Réf. OEM 0770105020
25
vis 0835100351
Réf. OEM 0835100351
27
ECROU A EPAULEMENT
Réf. OEM 54630044000
30
joint embase 0,2mm 03
Réf. OEM 54830030002
30
joint embase 0,4mm 03
Réf. OEM 54830030004
30
joint embase 0,5mm 03
Réf. OEM 54830030005
30
cylinder base gasket 0.25mm
Réf. OEM 54830030025
30
joint embase 0,75mm 03
Réf. OEM 54830030075
99
gasket set cyl. 250 freeride
Réf. OEM 72530097000
cylindre, culasse
