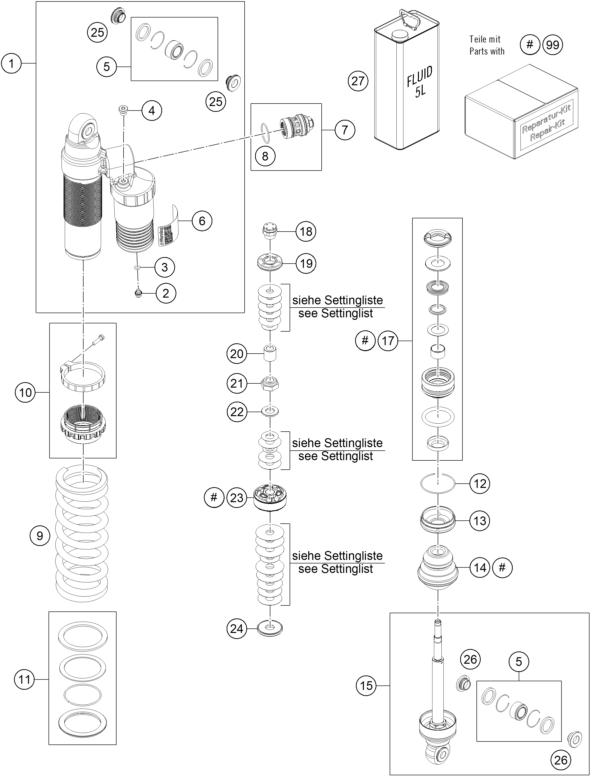

Vue éclatée – armortisseur
KTM Freeride E-XC EU 2019
29 pièces
1
corps m53x1 avec tube cpl.
Réf. OEM 46181267S1
2
VIS-COUVERCLE M5X6
Réf. OEM 36120151
3
O-ring 5,28x1,78 NBR70 black
Réf. OEM 46810893
4
VIS DE VENTILATION R 1/8
Réf. OEM 50180095
5
Ball joint bearing kit top 12m
Réf. OEM R12012
6
sticker wp warning 65x40
Réf. OEM 52000143
7
druckstufe kpl. 50181101s34
Réf. OEM 50181101S34
8
JOINT TOR. 27X1,5 VITON
Réf. OEM 50180217
9
ressort i=200mm 69/n/mm blanc
Réf. OEM 91010378
9
ressort i=200mm 58-66-74n/mm b
Réf. OEM 91020027
9
ressort i=200mm 58-68-78n/mm b
Réf. OEM 91020028
10
spring retainer m55x2x75x40 pl
Réf. OEM 46181228S
11
SPRING CUP SET PDS 17
Réf. OEM RP10005
12
CLIP 49X1,5
Réf. OEM 46810010
13
couvercle d=46,12 h=15,7
Réf. OEM 46180338
14
Rubber pad 17x48x55
Réf. OEM 46181237
15
tete de fixation cpl.
Réf. OEM 46181301S2
17
Sealholder 46x28 cpl.
Réf. OEM 46180669S
18
Nut PDS M10x1 h17,2 WAF19 cpl.
Réf. OEM 46181365S
19
piston 15x35,4x6 4
Réf. OEM 46181184
20
Bush 10x17x17
Réf. OEM 46181025
21
ECROU TIGE AMORTISSEUR
Réf. OEM 46810474
22
SEGMENT 12X24X2,5
Réf. OEM 46811258
23
Piston 12x46x20 cpl.
Réf. OEM 46181328S
24
Rebound disc 12x36x4 h0
Réf. OEM 46181194
25
distance bush 12x15/18,5/24,5x
Réf. OEM 46181105
26
ENTRETOISE KGW 12X24
Réf. OEM 46180007
27
SHOCK ABSORBER FLUID 5 LT
Réf. OEM 50180751S1
99
Repairing kit shock absorber P
Réf. OEM RP10020
armortisseur
