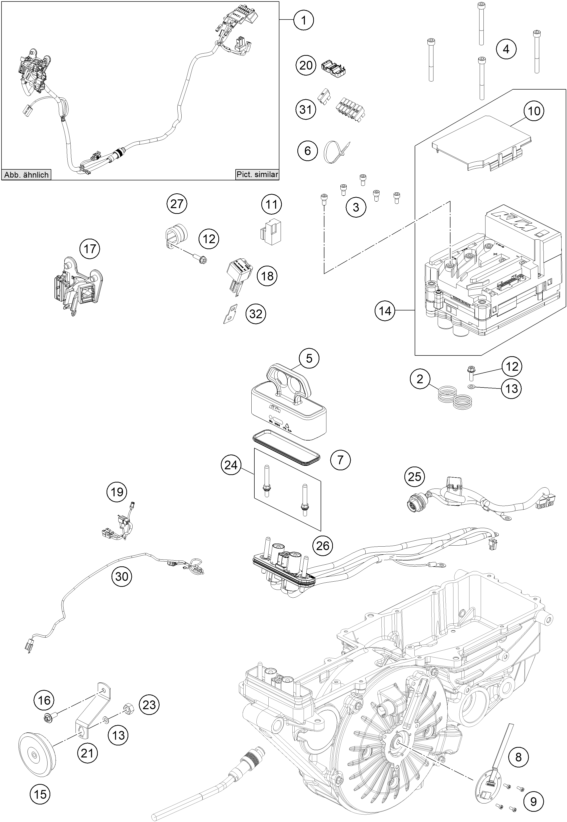

Vue éclatée – faisceau de câbles
KTM FREERIDE E-XC EU 2022
32 pièces
1
main harness cpl. E-XC
Réf. OEM 70111075144
2
joint torique 0770220020
Réf. OEM 0770220020
3
ah screw din 0912 m5x10
Réf. OEM 0912050107
4
HH collar screw M6x60 TX30
Réf. OEM 0025060606
5
hv-plug cover cap
Réf. OEM 70029001005
6
Collier pour câbles 2,5x140
Réf. OEM 44011076140
6
Rilsan 200/4.6mm noir
Réf. OEM 44011076200
6
RILSAN 300/4,8MM
Réf. OEM 44011076305
7
seal hv-plug
Réf. OEM 70045002100
8
speed sensor
Réf. OEM 70045061000
9
cylind.screw m3x8 iso 14580 ss
Réf. OEM 0458030080
10
cover small engine electronic
Réf. OEM 70045160050
11
RELAY CM1A-R-12V-H80 07
Réf. OEM 61111057000
12
HH collar screw M5x16 TX30
Réf. OEM 0025050166
13
RONDELLE DIN 125
Réf. OEM 0125050003
14
engine electronic assy
Réf. OEM 70045160100
15
klaxon 07
Réf. OEM 50311060200
16
HH collar screw M6x15 TX30
Réf. OEM 0024060156
17
support bracket
Réf. OEM 77711083000
18
FLASHER UNIT
Réf. OEM 76511030000
19
Flasher harness front
Réf. OEM 72111080000
20
snap ferrite
Réf. OEM 70011010000
21
horn bracket exc 08
Réf. OEM 78011061000
23
ECROU H DIN 934
Réf. OEM 0934050003
24
contact pin (set)
Réf. OEM 70045073050
25
engine harness o/b electrical
Réf. OEM 70145070044
26
wiring harness ecu
Réf. OEM 70045073000
27
collier rsgu 15/12
Réf. OEM 49007439000
30
flasher harness rear
Réf. OEM 72111081000
31
FUSIBLE 10A DEMARREUR
Réf. OEM 58011109110
31
Plug-in fuse, big 20A
Réf. OEM 58011109120
32
TOLE DE FIX.POUR RELAIS DE CLI
Réf. OEM 58211031100
faisceau de câbles
