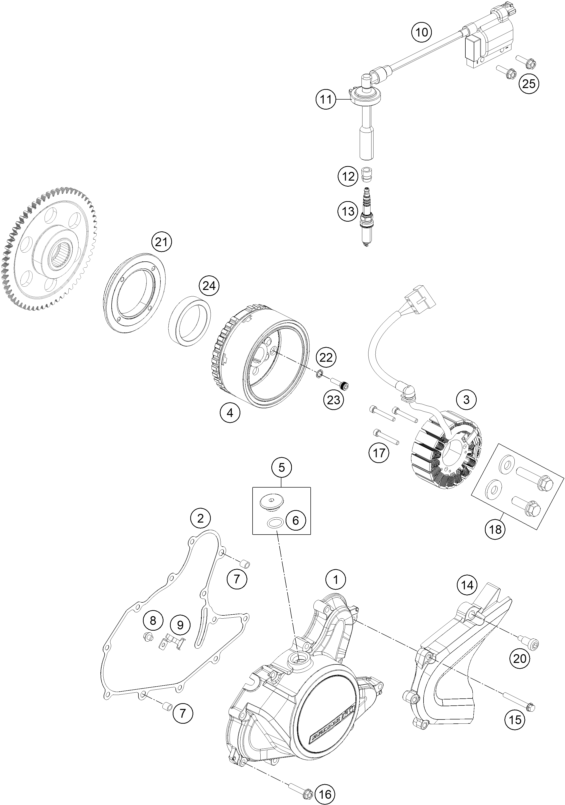

Vue éclatée – système de allumage
KTM RC 200 BAJ.DIR. EU 2014
24 pièces
1
IGNITION COVER
Réf. OEM 90130002000
2
IGNITION COVER GASKET
Réf. OEM 90130040000
3
STATOR CPL.
Réf. OEM 90139004000
4
ROTOR CPL.
Réf. OEM 90139005100
5
PLUG INCL. O-RING
Réf. OEM 90130002010
6
O-RING 15,8X2,4
Réf. OEM J770015824
7
PIN DOWEL 8X6,4X14MM
Réf. OEM 90130024000
8
HH COLLAR SCREW M5X6
Réf. OEM J025060083S
9
BRACKET F. STATORCABLE
Réf. OEM 90139004002
10
coil assembly ignition
Réf. OEM 90139090033
11
GASKET SPARK PLUG CONNECT.
Réf. OEM 90139090001
12
RUBBER GASKET SPARK PLUG
Réf. OEM 90139093001
13
SPARK PLUG VR5NE
Réf. OEM 90139093100
14
CHAIN SPROCKET GUARD
Réf. OEM 90103096000
15
HH COLLAR SCREW M6X45 SW10
Réf. OEM J025060456
16
HH COLLAR SCREW M6X30 SW10
Réf. OEM J025060306
17
AH SCREW M5X35 SELF LOCKING
Réf. OEM J912050353S
18
SCREW DRIVE GEAR KIT
Réf. OEM 90130018044
20
special screw M6x24 WS6
Réf. OEM 90104060010
21
SUPPORT FREEWHEEL CLUTCH
Réf. OEM 90130001000
22
TOOTHED LOCK WASHER
Réf. OEM 90130001002
23
SOCKET HEAD SCREW M6X20
Réf. OEM 90130001001
24
FREEWHEEL CLUTCH
Réf. OEM 90140026000
25
HH COLLAR SCREW M6X20
Réf. OEM J025060209
système de allumage
