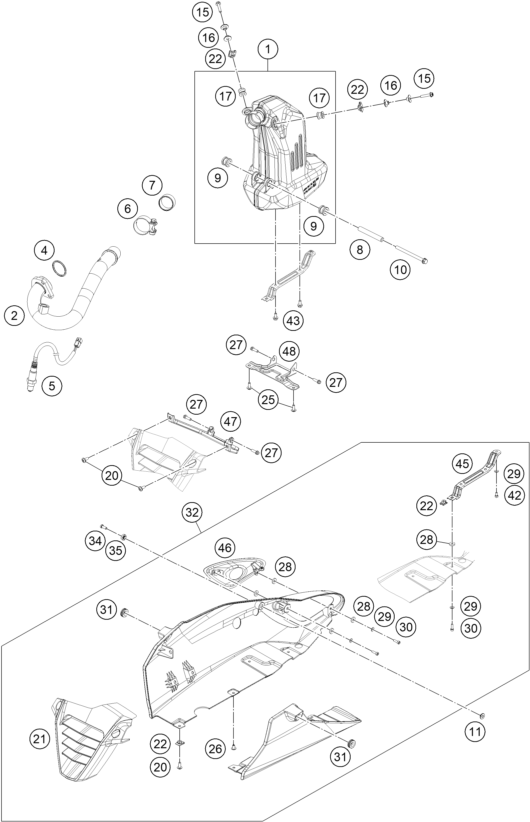

Vue éclatée – système d'echappement
KTM RC 200 BLACK w/o ABS CKD 15 TH 2015
32 pièces
1
SILENCER CPL.
Réf. OEM 90905083033
2
EXHAUST MANIFOLD
Réf. OEM 90605007033
4
exhaust flange gasket
Réf. OEM 90105004000
5
oxygen sensor
Réf. OEM 90141090000
6
CLAMP CPL.
Réf. OEM 90105051000
7
Bague étanchéité tuyau d'échap
Réf. OEM 90105005000
8
muffler mounting tube
Réf. OEM 90105084000
9
damper, bottom
Réf. OEM 90105068100
10
HH COLLAR SCREW M8X105 SW12
Réf. OEM J027081053
11
COLLAR BELLY PAN
Réf. OEM 90508029000
15
HH COLLAR SCREW M6X25 SW10
Réf. OEM J025060256
16
COLLAR BUSH
Réf. OEM 90105069100
17
DAMPING ELEMENT UPPER
Réf. OEM 90105068200
20
SPECIAL SCREW M6X1X16
Réf. OEM 90808043000
21
RADIATOR SHROUD LOWER BLACK
Réf. OEM 9050802000033
22
clip nut
Réf. OEM 90103097000
25
SOCKET HEAD BOLT M6X12
Réf. OEM 90508006001
26
EXPANDING RIVET
Réf. OEM 90114062001
27
HH COLLAR SCREW M6X20 SW10
Réf. OEM J025060203
28
WASHER ASBESTOS
Réf. OEM 90505090050
29
WASHER D-5,5
Réf. OEM 90508015010
30
AH SCREW M5X16
Réf. OEM J912050163
31
GROMMET SIDE FAIRING
Réf. OEM 90508055010
32
LOWER FAIRING CPL.
Réf. OEM 9050802003333
34
BOLT SOCKET M6X1XL
Réf. OEM 90808043001
35
BUSH FENDER
Réf. OEM 90508010050
42
ALLEN SCREW M5X10
Réf. OEM J912050103
43
HH COLLAR SCREW M6X14 SW10
Réf. OEM J025060146
45
BRACKET BELLY PAN MOUNTING
Réf. OEM 90508028000
46
HEAT SHIELD CPL.
Réf. OEM 90505090033
47
BRACKET FRONT BELLY PAN
Réf. OEM 90808026000
48
BRACKET REAR BELLY PAN
Réf. OEM 90808027000
système d'echappement
