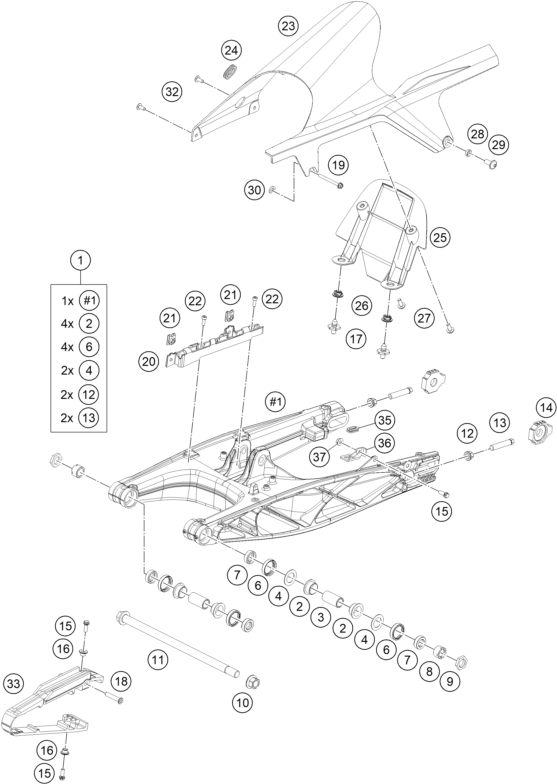

Vue éclatée – bras oscillant
KTM RC 200, GP orange 2023
34 pièces
1
Swing Arm Sub Assy Husqvarna 4
Réf. OEM 28104030044C1
2
Igus plain bearing
Réf. OEM 90104031000
3
sleeve bushing 15.1x20x38
Réf. OEM 90104032000
4
Thrust washer 22.2x31.7x1
Réf. OEM 90104036000
6
OIL SEAL RING 25X32X7
Réf. OEM 90104034001
7
cup for radial shaft seal
Réf. OEM 90104034000
8
swingarm adjusting ring
Réf. OEM 90104046000
9
hex thrust washer
Réf. OEM 90104042000
10
FLANGED NUT M14X1.5
Réf. OEM 90104038000
11
Shaft swing arm L-299mm
Réf. OEM 90104037000
12
BOLT HEX M10X1.25X50 WS10
Réf. OEM 90104040000
13
BOLT HEX M10X1.25X50 WS10
Réf. OEM 90104040000
14
chain tension adjuster, right
Réf. OEM 90110084000
15
HH COLLAR SCREW M6X16 SW8
Réf. OEM J025060169
16
chain slider bushing
Réf. OEM 90604062000
17
pin quick release
Réf. OEM J900000600800
18
SLEEVE CHAIN GUARD
Réf. OEM 90904070020
19
BOLT FLANGED M5X0.8XL
Réf. OEM J025050504
20
Brake line guide rear
Réf. OEM 94508022000
21
clip nut
Réf. OEM 90103097000
22
bolt socket-m5x0.8xl 14xprecoa
Réf. OEM J912050141
23
Chain guard
Réf. OEM 94604060000
24
Plug
Réf. OEM J650003002300
25
FENDER HUGGER FRONT
Réf. OEM 94504060010
26
Rubber grommet ignition lock c
Réf. OEM 93011068010
27
Roundhead screw M6x16
Réf. OEM J900000601605
28
SLEEVE FOR CHAIN COVER
Réf. OEM 90504060050
29
AH SCREW M8X20
Réf. OEM 90508008001
30
WASHER CHAIN SLIDING GUARD
Réf. OEM 90504067000
32
screw button head-m6x1xl14xbla
Réf. OEM J900000601400
33
chain slider
Réf. OEM 90804066000
35
Rubber grommet
Réf. OEM J650002401900
36
bracket cover chain
Réf. OEM 94604060020
37
Hexagon nut M6
Réf. OEM J926060001
bras oscillant
