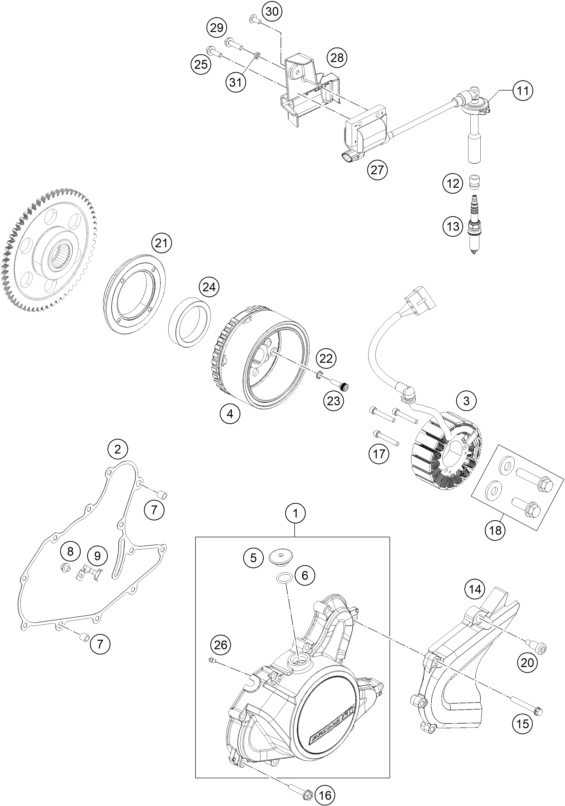

Vue éclatée – système de allumage
KTM RC 200, silver - CKD PH 2023
29 pièces
1
COVER ASSEMBLY MAGNETO
Réf. OEM 94130002233
2
Ignition cover gasket
Réf. OEM 93530040100
3
STATOR ASSEMBLY
Réf. OEM 94539004000
4
rotor assembly
Réf. OEM 94539005000
5
Screw plug, OT marking
Réf. OEM 93839010100
6
O-RING 15,8X2,4
Réf. OEM J770015824
7
PIN DOWEL 8X6,4X14MM
Réf. OEM 90130024000
8
Hex collar screw M5X8
Réf. OEM J025050081
9
BRACKET F. STATORCABLE
Réf. OEM 90139004002
11
GASKET SPARK PLUG CONNECT.
Réf. OEM 90139090001
12
Sealing boot spark plug
Réf. OEM 93839091000
13
Spark plug BOSCH VR6NEU M12X1.
Réf. OEM 93839093000
14
CHAIN SPROCKET GUARD
Réf. OEM 90103096000
15
HH COLLAR SCREW M6X45
Réf. OEM J025060451
16
HH COLLAR SCREW M6X30
Réf. OEM J025060301
17
AH SCREW M5X35 SELF LOCKING
Réf. OEM J912050353S
18
SCREW DRIVE GEAR KIT
Réf. OEM 90130018044
20
special screw M6x24 WS6
Réf. OEM 90104060010
21
SUPPORT FREEWHEEL CLUTCH
Réf. OEM 90130001000
22
TOOTHED WASHER M6
Réf. OEM J797060003
23
SOCKET HEAD SCREW M6X20
Réf. OEM 90130001001
24
FREEWHEEL CLUTCH
Réf. OEM 90140026000
25
BOLT-FLANGED-SMALL
Réf. OEM J900000602201
26
OIL NOZZLE
Réf. OEM 90130164000
27
Coil Assembly Ignition
Réf. OEM 93039006033
28
Cover ignition coil
Réf. OEM 94539006010
29
BOLT-FLANGE-KAD ST-A DIA-06 L-
Réf. OEM J900000603000
30
SOCKET HEAD BOLT M6X12
Réf. OEM 90508006001
31
SLEEVE UNDER TRAY
Réf. OEM 90508016050
système de allumage
