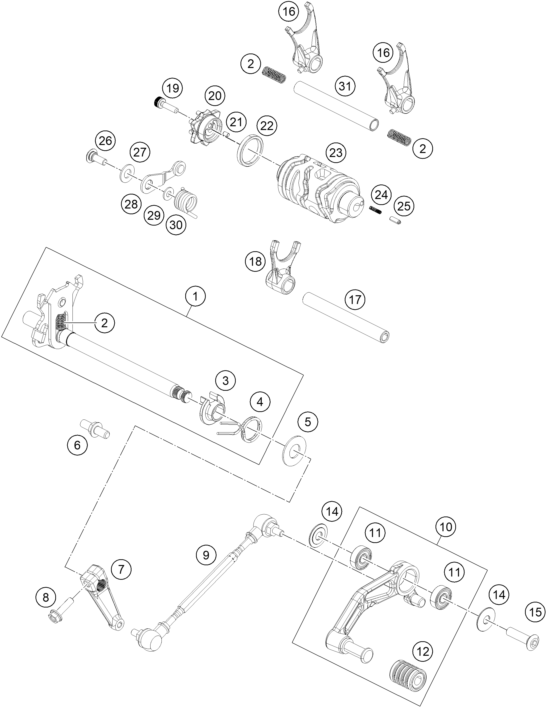

Vue éclatée – mécanisme de sélection
KTM RC 200 WHITE W/O ABS CKD 16 TH 2016
30 pièces
1
SHIFT SHAFT CPL.
Réf. OEM 90134005033
2
TENSION SPRING
Réf. OEM 90134009000
3
SPRING BUSHING
Réf. OEM 90134022000
4
RETURN SPRING
Réf. OEM 90134014000
5
stop disk 14x30x1,5
Réf. OEM 90134050000
6
SPRING GUIDE
Réf. OEM 90134016000
7
BAFFLE SHIFT LEVER
Réf. OEM 90634031010
8
HH COLLAR SCREW M6X22 SW10
Réf. OEM J025060223
9
TENSION ROD CPL.
Réf. OEM 90534040033
10
SHIFTING LEVER CPL.
Réf. OEM 90134031144
11
BEARING CHANGE LEVER
Réf. OEM J625060800
12
GEAR SHIFT LEVER RUBBER
Réf. OEM 90134035000
14
WASHER SHIFTING LEVER
Réf. OEM 90534031020
15
BOLT SHIFT LEVER, black
Réf. OEM 90534034300
16
SHIFT FORK COUNTER
Réf. OEM 90134002000
17
GEAR SHIFT RAIL
Réf. OEM 90134019000
18
SHIFT FORK MAIN
Réf. OEM 90134001000
19
AH SCREW M6X20 SELF LOCKING
Réf. OEM 90134015003
20
SHIFT DRUM LOCATING
Réf. OEM 90134015000
21
Parallel pin
Réf. OEM 90134013000
22
SPACER
Réf. OEM 90134012002
23
SHIFT ROLLER
Réf. OEM 90134012000
24
CONTACT SPRING
Réf. OEM 90134012003
25
BOLT FOR GEAR INDICATOR
Réf. OEM 90134012001
26
SCREW LOCKING LEVER
Réf. OEM 90134025000
27
WASHER LOCKING LEVER
Réf. OEM 90134030000
28
LOCKING LEVER CPL.
Réf. OEM 90134024033
29
WASHER 6X12,8X1,2
Réf. OEM 90134039000
30
ARRESTING LEVER SPRING
Réf. OEM 90134023000
31
SHIFT RAIL
Réf. OEM 90234020000
mécanisme de sélection
