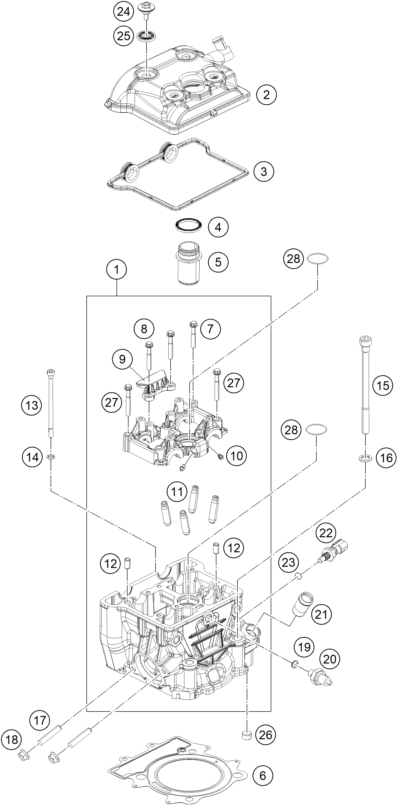

Vue éclatée – culasse
KTM RC 250 WHITE ABS CKD 16 TH 2016
28 pièces
1
CYLINDER HEAD CPL.
Réf. OEM 91236020033
2
VALVE COVER CPL.
Réf. OEM 90236052000
3
GASKET VALVE COVER
Réf. OEM 90236053000
4
GASKET SPARK PLUG SHAFT
Réf. OEM 90236054000
5
SPARK PLUG SHAFT
Réf. OEM 90236074000
6
GASKET CYLINDER HEAD
Réf. OEM 91230036000
7
HH-COLLAR SCREW M6X35 WS8
Réf. OEM J025060356
8
HH COLLAR SCREW M6X40
Réf. OEM J025060401
9
CHAIN GUIDE TOP
Réf. OEM 90236018000
10
OIL JET
Réf. OEM 90130064000
11
VALVE GUIDE
Réf. OEM 90236025000
12
PIN DOWEL 8X6,4X14MM
Réf. OEM 90130024000
13
SOCKET HEAD SCREW M6X102
Réf. OEM J912061023
14
WASHER 7X11X2
Réf. OEM J125070003
15
SOCKET HEAD SCREW M10X144
Réf. OEM J912101449
16
WASHER 11,2X18X2
Réf. OEM J125110003
17
STUD M8
Réf. OEM 90136020001
18
FLANGED NUT M8 H7,5 WS12
Réf. OEM 90136038000
19
O-RING
Réf. OEM 90138091001
20
OIL PRESSURE SENSOR
Réf. OEM 90138091000
21
PIPE COOLANT
Réf. OEM 90235019000
22
TEMPERATURE SENSOR
Réf. OEM 90135047000
23
O-ring 7.65x1.78
Réf. OEM J770000817800
24
VALVE COVER SCREW
Réf. OEM 90136052020
25
DECOUPLING ELEMENT
Réf. OEM 90136052010
26
PLUG
Réf. OEM 90236024000
27
HH COLLAR SCREW M6X45
Réf. OEM J025060453
28
O-RING 29,8X1,9
Réf. OEM J770029819
culasse
