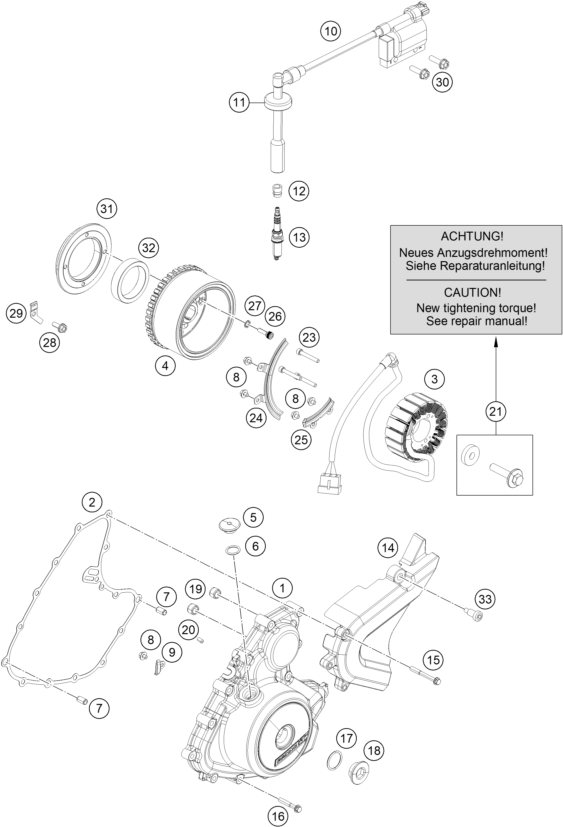

Vue éclatée – système de allumage
KTM RC 250 WHITE ABS CKD 16 TH 2016
32 pièces
1
IGNITION COVER
Réf. OEM 93730002000
2
GASKET IGNITION COVER
Réf. OEM 93730040000
3
STATOR CPL.
Réf. OEM 90839004100
4
ROTOR CPL.
Réf. OEM 90839005000
5
PLUG
Réf. OEM 90139010000
6
O-RING 15,8X2,4
Réf. OEM J770015824
7
PIN DOWEL 8X6,4X14MM
Réf. OEM 90130024000
8
HH COLLAR SCREW M5X6
Réf. OEM J025060083S
9
BRACKET HARNESS MAGNETO
Réf. OEM 90230062000
10
ignition coil cpl. with plug
Réf. OEM 90239006044
11
RUBBER GASKET SPARK PLUG
Réf. OEM 90239090001
12
RUBBER GASKET SPARK PLUG
Réf. OEM 90139093001
13
SPARK PLUG M12X1,25
Réf. OEM 90239093000
14
front sprocket cover
Réf. OEM 90230060002
15
FLANGED BOLT M6X50 WS8
Réf. OEM J025060500
16
FLANGED BOLT M6X35 WS8
Réf. OEM J025060350
17
O-RING 24X2,5
Réf. OEM J770024015
18
PLUG SCREW M24X1,5
Réf. OEM 90230094000
19
BUSH STARTER SHAFT
Réf. OEM 90240018000
20
OIL NOZZLE
Réf. OEM 90230066300
21
ROTOR SCREW CPL.
Réf. OEM 90239005050
23
SOCKET HEAD BOLT M5X0,8X40
Réf. OEM 90530002010
24
PLATE HARNESS MAGNETO
Réf. OEM 90230058000
25
PLATE HARNESS 2
Réf. OEM 93730059000
26
SOCKET HEAD SCREW M6X20
Réf. OEM 90130001001
27
TOOTHED LOCK WASHER
Réf. OEM 90130001002
28
HH COLLAR SCREW M6X16
Réf. OEM 90130059000
29
RETAINER GEAR STARTER
Réf. OEM 90240020002
30
HH COLLAR SCREW M6X20
Réf. OEM J025060209
31
SUPPORT FREEWHEEL CLUTCH
Réf. OEM 90130001000
32
FREEWHEEL CLUTCH
Réf. OEM 90140026000
33
special screw M6x24 WS6
Réf. OEM 90104060010
système de allumage
