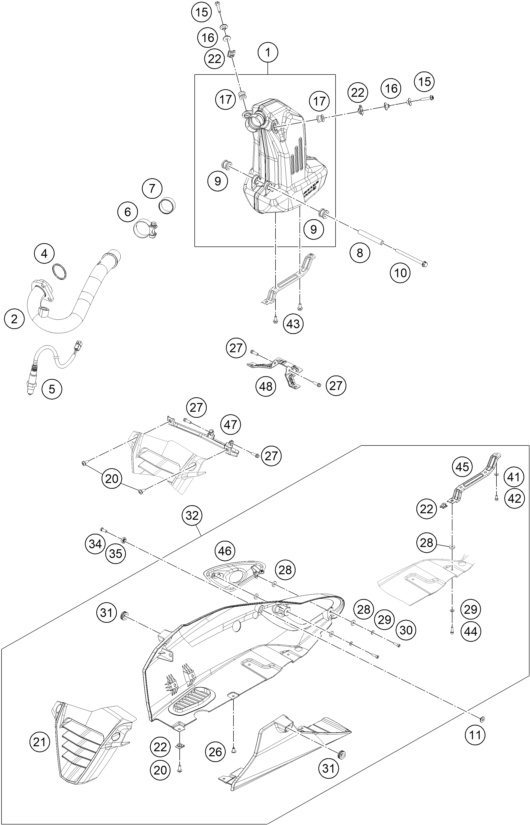

Vue éclatée – système d'echappement
KTM RC 390 ADAC CUP EU 2015
33 pièces
1
SILENCER CPL.
Réf. OEM 90805083033
2
MUFFLER CPL.
Réf. OEM 90205007000
4
exhaust flange gasket
Réf. OEM 90105004000
5
oxygen sensor
Réf. OEM 90141090000
6
MUFFLER CLAMP
Réf. OEM 90205050000
7
GASKET MUFFLER
Réf. OEM 90205005005
8
muffler mounting tube
Réf. OEM 90105084000
9
damper, bottom
Réf. OEM 90105068100
10
HH COLLAR SCREW M8X105 SW12
Réf. OEM J027081053
11
COLLAR BELLY PAN
Réf. OEM 90508029000
15
HH COLLAR SCREW M6X35 SW10
Réf. OEM J026060356
16
muffler mounting spacer bushin
Réf. OEM 90205086001
17
DAMPING ELEMENT UPPER
Réf. OEM 90105068200
20
SPECIAL SCREW M6X1X16
Réf. OEM 90808043000
21
RADIATOR SHROUD LOWER BLACK
Réf. OEM 9050802000033
22
clip nut
Réf. OEM 90103097000
26
EXPANDING RIVET
Réf. OEM 90114062001
27
HH COLLAR SCREW M6X20 SW10
Réf. OEM J025060203
28
WASHER ASBESTOS
Réf. OEM 90505090050
29
WASHER D-5,5
Réf. OEM 90508015010
30
AH SCREW M5X16
Réf. OEM J912050163
31
GROMMET SIDE FAIRING
Réf. OEM 90508055010
32
LOWER FAIRING CPL.
Réf. OEM 9080802003328
34
BOLT SOCKET M6X1XL
Réf. OEM 90808043001
35
SPECIAL WASHER
Réf. OEM 90508046000
41
WASHER D-5,5
Réf. OEM 90508015010
42
ALLEN SCREW M5X10
Réf. OEM J912050103
43
HH COLLAR SCREW M6X14 SW10
Réf. OEM J025060146
44
AH SCREW M6X1X20
Réf. OEM 90508006003
45
BRACKET BELLY PAN MOUNTING
Réf. OEM 90508028000
46
HEAT SHIELD CPL.
Réf. OEM 90505090033
47
BRACKET BELLY PAN FRONT
Réf. OEM 90808026001
48
BRACKET BELLY PAN REAR
Réf. OEM 90808027001
système d'echappement
