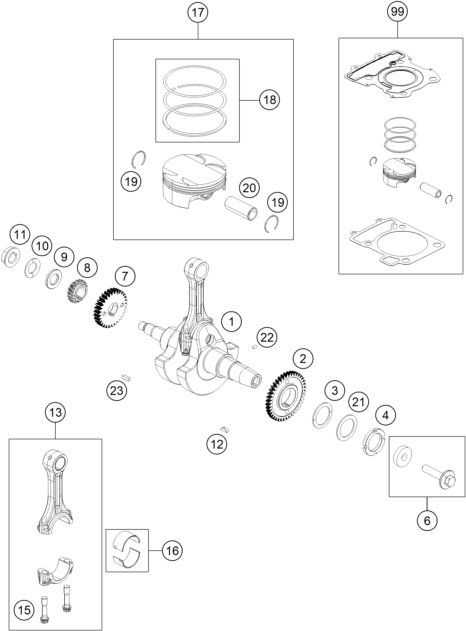

Vue éclatée – vilebrequin, piston
KTM RC 390, black, - CKD PH 2019
24 pièces
1
Vilebrequin compl.
Réf. OEM 93830018100
2
GEAR BALANCER DRIVE
Réf. OEM 90230055000
3
CONICAL WASHER 28,35X38X1,75
Réf. OEM 90230069000
4
NUT FOR DRIVE WHEEL AGW
Réf. OEM 90130018008
6
ROTOR SCREW CPL.
Réf. OEM 90239005050
7
PRIMARY GEAR 30T
Réf. OEM 90232023030
8
SPROCKET CRANKSHAFT
Réf. OEM 90236014000
9
WASHER PLAIN
Réf. OEM 90236015000
10
SPECIAL WASHER
Réf. OEM 90236015001
11
NUT M16X1,5
Réf. OEM 90230029000
12
WOODRUFF KEY 4X5X13
Réf. OEM J888040050
13
CON ROD CPL.
Réf. OEM 90230015100
15
CON ROD SCREW
Réf. OEM 90230015013
16
CONROD BEARING SHELL
Réf. OEM 90230015010
16
CONROD BEARING SHELL (GREEN)
Réf. OEM 90230015011
16
CONROD BEARING SHELL (BLUE)
Réf. OEM 90230015012
17
PISTON D89
Réf. OEM 90230007200
18
PISTON RINGS CPL.
Réf. OEM 90230030010
19
RING SNAP
Réf. OEM 90230074000
20
PISTON PIN
Réf. OEM 90230033000
21
PLAIN WASHER 28,2X39X1,5
Réf. OEM 90230068000
22
Parallel pin
Réf. OEM 90134013000
23
Woodruff key 4X4X12
Réf. OEM J888040150
99
PISTON KIT 390 DUKE 2013
Réf. OEM 90230007010
vilebrequin, piston
