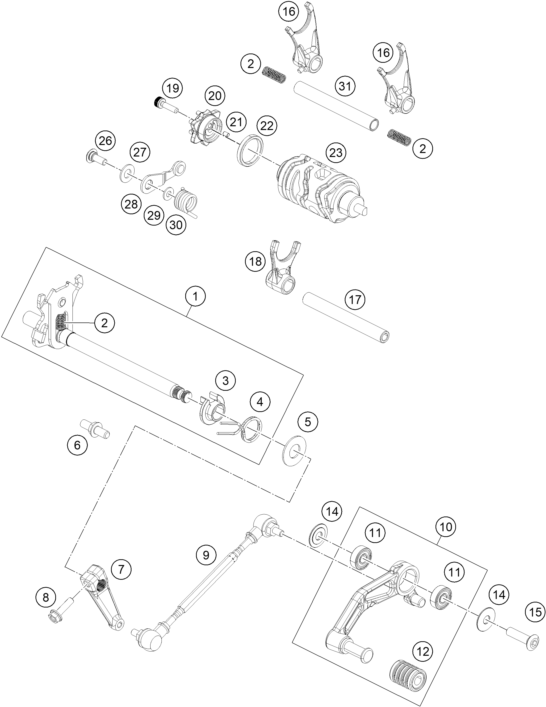

Vue éclatée – mécanisme de sélection
KTM RC 390, black TH 2019
28 pièces
1
SHIFT SHAFT CPL.
Réf. OEM 90234005033
2
SPRING SHIFT RAIL
Réf. OEM 90234039000
3
SPRING BUSHING
Réf. OEM 90134022000
4
RETURN SPRING
Réf. OEM 90134014000
5
stop disk 14x30x1,5
Réf. OEM 90134050000
6
SPRING GUIDE
Réf. OEM 90134016000
7
BAFFLE SHIFT LEVER
Réf. OEM 90634031010
8
HH COLLAR SCREW M6X22 SW10
Réf. OEM J025060223
9
TENSION ROD CPL.
Réf. OEM 90534040033
10
SHIFTING LEVER CPL.
Réf. OEM 90134031144
11
BEARING CHANGE LEVER
Réf. OEM J625060800
12
GEAR SHIFT LEVER RUBBER
Réf. OEM 90134035000
14
WASHER SHIFTING LEVER
Réf. OEM 90534031020
15
BOLT SHIFT LEVER, black
Réf. OEM 90534034300
16
SHIFT FORK
Réf. OEM 90234002000
17
SHIFT RAIL
Réf. OEM 90234019000
18
SHIFT FORK
Réf. OEM 90234001000
19
AH SCREW M6X20 SELF LOCKING
Réf. OEM 90134015003
20
SHIFT DRUM LOCATING
Réf. OEM 90134015000
21
Parallel pin
Réf. OEM 90134013000
22
SPACER
Réf. OEM 90134012002
23
DRUM GEAR SHIFT
Réf. OEM 93834012000
26
SCREW LOCKING LEVER
Réf. OEM 90134025000
27
WASHER LOCKING LEVER
Réf. OEM 90134030000
28
LOCKING LEVER CPL.
Réf. OEM 90134024033
29
WASHER 6X12,8X1,2
Réf. OEM 90134039000
30
ARRESTING LEVER SPRING
Réf. OEM 90134023000
31
Axe de fourchette de selection
Réf. OEM 93834020000
mécanisme de sélection
