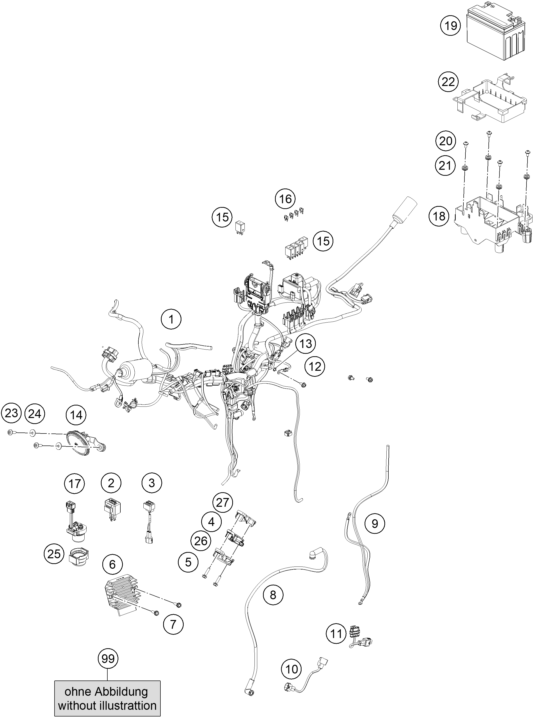

Vue éclatée – faisceau de câbles
KTM RC 390, blue 2023
31 pièces
1
harness wiring
Réf. OEM 94811075000
2
indicator relay
Réf. OEM 90511030000
3
Transil unit
Réf. OEM 28111096000
4
SENSOR LEAN ANGLE
Réf. OEM 95842090000
5
bolt flanged-m6x1xl25xcl8.8xbl
Réf. OEM J025060251
6
voltage regulator
Réf. OEM 90511034000
7
FLANGED BOLT M6X30 WS10
Réf. OEM J025060303
8
cable relay-motor starter
Réf. OEM 94511059000
9
cable earth
Réf. OEM 94511063000
10
wiring harness temperatur sens
Réf. OEM 93811099000
11
PIGTAIL PH-3 FUEL PUMP
Réf. OEM 93511084000
12
Hex collar screw M6X12
Réf. OEM J025060122
13
TOOTHED WASHER M6
Réf. OEM J797060003
14
Horn
Réf. OEM 94511060000
15
relay (interlock)
Réf. OEM 90611057000
16
FUSE 10A 07
Réf. OEM 75011088010
16
FUSE 15A 07
Réf. OEM 75011088015
16
FUSE 30A
Réf. OEM 75011088030
17
Starter relais
Réf. OEM 93011058000
18
electric carrier
Réf. OEM 94511054000
19
BATTERY 12V/8AH
Réf. OEM 90611053000
20
SOCKET HEAD BOLT M6X12
Réf. OEM 90508006001
21
CAOUTCHOUC DE PASSAGE
Réf. OEM 60006001022
22
battery grommet box
Réf. OEM 94511055000
23
BOLT SOCKET M6X1
Réf. OEM J900000602400
24
washer plain
Réf. OEM J690000600200
25
Rubber damper starter relay
Réf. OEM 93311058000
26
cover sensor lean angle upper
Réf. OEM 95842092020
27
cover sensor lean angle lower
Réf. OEM 95842092010
99
Pigtail oil pressure switch
Réf. OEM 90838091000
99
Cable earth ABS
Réf. OEM 93042033000
faisceau de câbles
