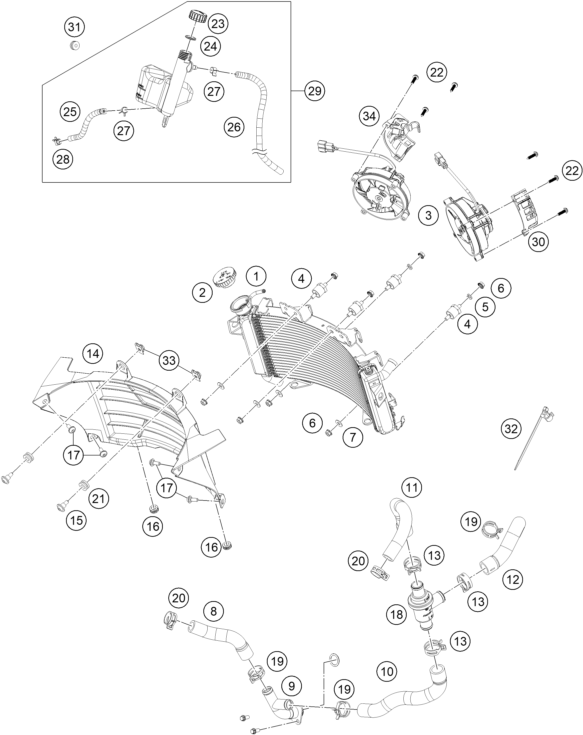

Vue éclatée – système de refroidissement
KTM RC 390, orange 2022
36 pièces
1
Radiator
Réf. OEM 94835010000
2
RADIATOR CAP
Réf. OEM 90135016100
3
Radiator fan, cmpl
Réf. OEM 95835041044
4
SILENTBLOCK M6
Réf. OEM 93335001000
5
Spring ring B6
Réf. OEM J127060001
6
nut hex flange-m6x1xht.6xcl4xb
Réf. OEM J926060003
7
washer plain-id6.5xod16xthk1xb
Réf. OEM J125070004
8
Radiator hose, radiator hose f
Réf. OEM 95835024030
9
COOLANT PIPE T
Réf. OEM 90635071033
10
Pipe thermostat-joint t pcs.
Réf. OEM 94335026000
11
Radiator hose, radiator thermo
Réf. OEM 95835026100
12
Pre-formed hose
Réf. OEM 93035025000
13
HOSE CLAMP D28
Réf. OEM 90135020003
14
SHROUD RADIATOR
Réf. OEM 94535036000
15
screw butn hd-m6x1xl10xblkxste
Réf. OEM J031060101
16
Rubber grommet
Réf. OEM 95835016000
17
SCREW BUTTON HEAD STEP M6X1
Réf. OEM J900000601404
18
THERMOSTAT
Réf. OEM 90135017000
19
hose clamp D26
Réf. OEM 90135020001
20
HOSE CLAMP D23
Réf. OEM 90135020000
21
Rubber bushing
Réf. OEM 93014017000
22
SCREW TAPPING PAN DIA 4.8
Réf. OEM J900000501900
23
PLUG F. EXPANSION TANK
Réf. OEM 90135066000
24
COMPENSATING TANK O-RING
Réf. OEM 90102055000
25
PIPE TANK EXPANSION-CONNECTOR
Réf. OEM J6000000517000
26
Hose
Réf. OEM J600000645500
27
CLAMP 10MM
Réf. OEM 90107018011
28
Spring clip 9.5
Réf. OEM J300000801000
29
TANK ASSEMBLY EXPANSION
Réf. OEM 94535065033
30
COVER FAN LH
Réf. OEM 94835044010
31
GROMMET EXPANSION TANK
Réf. OEM 90135065050
32
Strap-clip swivel
Réf. OEM 95835068000
33
Ecrou multifonctions M6
Réf. OEM 93008084010
34
COVER FAN RH
Réf. OEM 94835044020
35
Vis a epaulement six pans M6X1
Réf. OEM J025060141
36
O-RING 18,5X3
Réf. OEM J770018530
système de refroidissement
