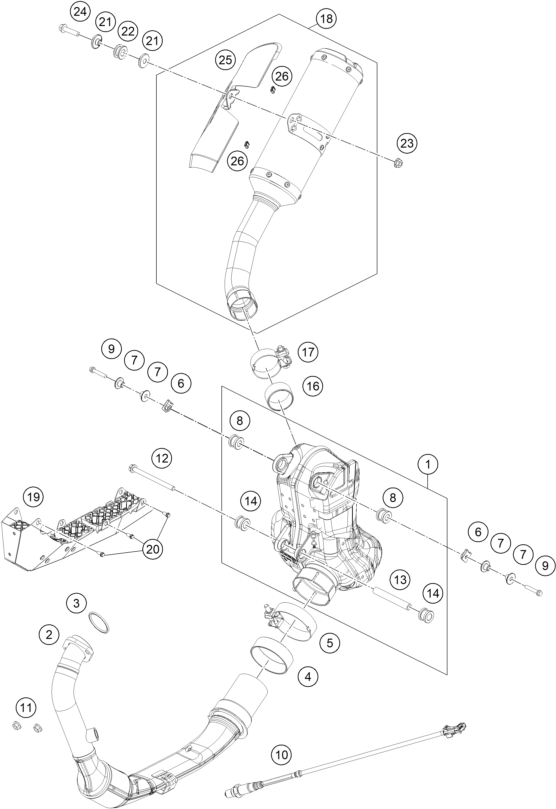

Vue éclatée – système d'echappement
KTM RC 390, orange - CKD PH 2024
25 pièces
1
ASSEMBLY PREMUFFLER
Réf. OEM 28105050044
2
PIPE ASSEMBLY A
Réf. OEM 94305007031
3
GASKET EXHAUST
Réf. OEM 90105004100
4
GASKET EXHAUST
Réf. OEM 94305050172
5
Exhaust clamp
Réf. OEM 94305051000
6
clip nut
Réf. OEM 90103097000
7
muffler mounting spacer bushin
Réf. OEM 90205086001
8
damper, bottom
Réf. OEM 90205068000
9
BOLT SILENCER MTG
Réf. OEM 90105000002
10
Oxygen sensor
Réf. OEM 94341090000
11
Hex collar nut M6
Réf. OEM J926080003
12
HH COLLAR SCREW M8X105 SW12
Réf. OEM J027081053
13
muffler mounting tube
Réf. OEM 90105084000
14
damper, bottom
Réf. OEM 90105068100
16
Exhaust flange gasket, muffler
Réf. OEM 94305050071
17
Exhaust pipe clamp
Réf. OEM 95805051010
18
MUFFLER ASSEMBLY SECONDARY
Réf. OEM 94505083000
19
Heat protection cmpl.
Réf. OEM 94305065033
20
BOLT FLANGED M6X14
Réf. OEM J028060143
21
BUSH MUFFLER
Réf. OEM 93805095000
22
DAMPER MUFFLER
Réf. OEM 93805096000
23
nut hex flange-M8x1.25xcl8xdac
Réf. OEM J692080006
24
Hex collar screw M8x40
Réf. OEM J900000804001
25
Heat protection cmpl.
Réf. OEM 94505011000
26
GROMMET MUFFLER SHIELD
Réf. OEM 93805011003
système d'echappement
