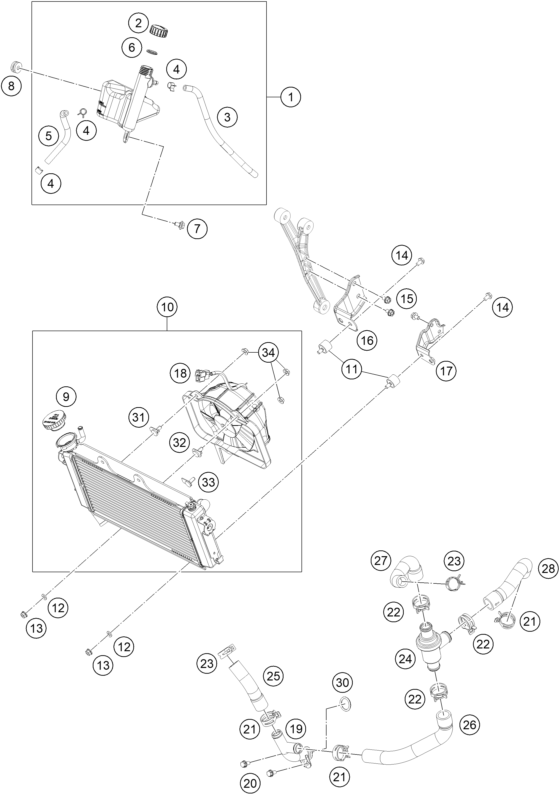

Vue éclatée – système de refroidissement
KTM RC 390 R, black EU 2018
33 pièces
1
EXPANSION TANK CPL.
Réf. OEM 90535065033
2
PLUG F. EXPANSION TANK
Réf. OEM 90135066000
3
TUBE DRAIN
Réf. OEM 90507013008
4
CLAMP 10MM
Réf. OEM 90107018011
5
HOSE 6X10X154 MM
Réf. OEM 90135067050
6
COMPENSATING TANK O-RING
Réf. OEM 90102055000
7
SPECIAL SCREW M6X12 FLANGED
Réf. OEM 90135074000
8
GROMMET EXPANSION TANK
Réf. OEM 90135065050
9
RADIATOR CAP
Réf. OEM 90135016100
10
RADIATOR CPL. WITH FAN
Réf. OEM 90835010133
11
silentbloc M6
Réf. OEM 90235001001
12
WASHER SPRING B6
Réf. OEM J127060003
13
FLANGED NUT M6 WS10 SELF LOCK.
Réf. OEM J926060000
14
HH COLLAR SCREW M6X8 SW10
Réf. OEM J026060083
15
HH COLLAR SCREW M6X10 SW10
Réf. OEM J025060103
16
BRACKET RADIATOR L/S
Réf. OEM 90803001183
17
BRACKET RADIATOR R/S
Réf. OEM 90803001083
18
FAN CPL.
Réf. OEM 90835041033
19
COOLANT PIPE T
Réf. OEM 90635071033
20
BOLT FLANGED M6X14
Réf. OEM J028060143
21
hose clamp D26
Réf. OEM 90135020001
22
HOSE CLAMP D28
Réf. OEM 90135020003
23
hose clamp D24
Réf. OEM 90135020002
24
THERMOSTAT
Réf. OEM 90135017000
25
COOLING HOSE RADIATOR-PIPE ''T
Réf. OEM 90835024030
26
HOSE COOLANT THERM. TO T-PIPE
Réf. OEM 90235024010
27
COOLING HOSE THERMOSTAT
Réf. OEM 90835024020
28
HOSE COOLANT ENGINE - THERM.
Réf. OEM 90235025000
30
O-RING 18,5X3
Réf. OEM J770018530
31
BRACKET FAN MOUNTING 1
Réf. OEM 90835041001
32
BRACKET FAN MOUNTING 2
Réf. OEM 90835041002
33
BRACKET FAN MOUNTING 3
Réf. OEM 90835041003
34
FLANGED NUT
Réf. OEM 90835041004
système de refroidissement
