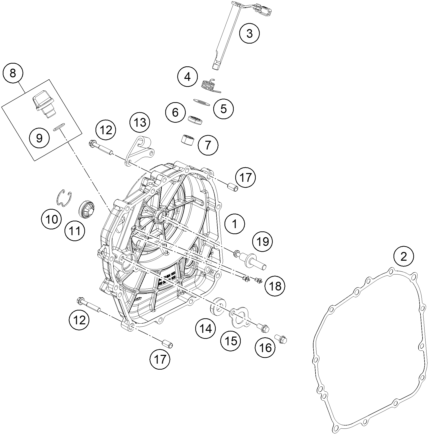

Vue éclatée – couvercle d’embrayage
KTM RC 390 white / ABS EU 2014
19 pièces
1
CLUTCH COVER WITH PLUG
Réf. OEM 90230001144
2
GASKET CLUTCH COVER
Réf. OEM 90230027000
3
CLUTCH RELEASE LEVER CPL.
Réf. OEM 90232048033
4
SPRING F. RELEASE LEVER
Réf. OEM 90232048003
5
WASHER 12,5X24X0,8MM
Réf. OEM 90132048005
6
OIL SEAL RING
Réf. OEM 90132051000
7
needle bearing
Réf. OEM 90132050000
8
OIL PLUG CPL.
Réf. OEM 90130020000
9
O-RING 13,8X2,4
Réf. OEM J770013824
10
WIRE CIRCLIP 28X1,5
Réf. OEM 90630095000
11
OIL GAUGE GLASS
Réf. OEM 90130095100
12
FLANGED BOLT M6X35 WS8
Réf. OEM J025060350
13
BRACKET CLUTCH CABLE
Réf. OEM 90230059000
14
Oill seal ring
Réf. OEM 90134127000
15
STOPPER SHAFT SEAL RING
Réf. OEM 90230060001
16
FLANGED BOLT 6X12
Réf. OEM 90130078001
17
PIN DOWEL 8X6,4X14MM
Réf. OEM 90130024000
18
OIL JET
Réf. OEM 90130064000
19
PULL ROD
Réf. OEM 90232048004
couvercle d’embrayage
