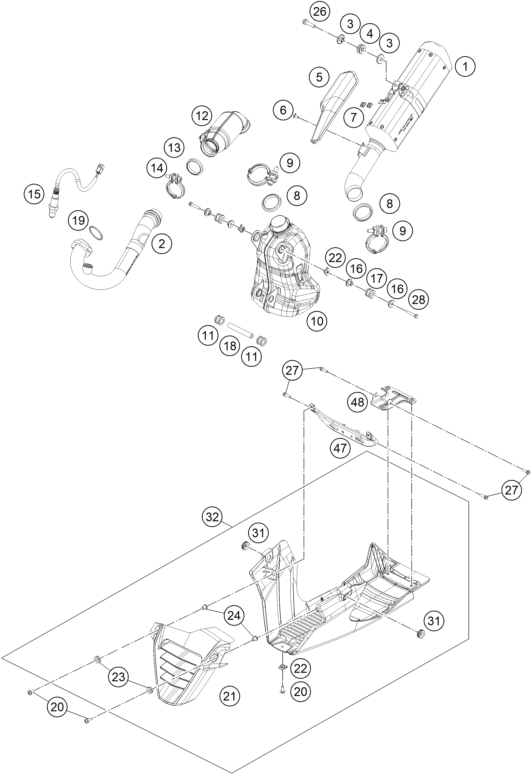

Vue éclatée – système d'echappement
KTM RC 390 WHITE / ABS EU 2016
31 pièces
1
MUFFLER CPL.
Réf. OEM 93805083000
2
header cpl.
Réf. OEM 93805007000
3
BUSH MUFFLER
Réf. OEM 93805095000
4
DAMPER MUFFLER
Réf. OEM 93805096000
5
MUFFLER SHIELD
Réf. OEM 93805011000
6
SPECIAL SCREW M6X1X10
Réf. OEM 90808073000
7
GROMMET MUFFLER SHIELD
Réf. OEM 93805011003
8
GASKET PIPE C
Réf. OEM 93805005100
9
CLAMP DIA 60
Réf. OEM 93805058100
10
premuffler
Réf. OEM 93505050000
11
damper, bottom
Réf. OEM 90105068100
12
catalytic converter cpl.
Réf. OEM 93605008000
13
GASKET PIPE B
Réf. OEM 93805005000
14
CLAMP DIA 54
Réf. OEM 93805058000
15
oxygen sensor
Réf. OEM 90141090000
16
muffler mounting spacer bushin
Réf. OEM 90205086001
17
damper, bottom
Réf. OEM 90205068000
18
muffler mounting tube
Réf. OEM 90105084000
19
exhaust flange gasket
Réf. OEM 90105004000
20
AH SCREW M6X1X20
Réf. OEM 90508006003
21
BELLY PAN
Réf. OEM 93808020100
22
clip nut
Réf. OEM 90103097000
23
GROMMET BELLY PAN
Réf. OEM 93808026100
24
SLEEVE
Réf. OEM 93808027000
26
BOLT FLANGED M8X35
Réf. OEM J025080353
27
HH COLLAR SCREW M6X20 SW10
Réf. OEM J025060203
28
BOLT SILENCER MTG
Réf. OEM 90105000002
31
GROMMET SIDE FAIRING
Réf. OEM 90508055010
32
BELLY PAN CPL. WHITE
Réf. OEM 9380802003328
47
BRACKET BELLY PAN FRONT
Réf. OEM 93808026001
48
BRACKET BELLY PAN REAR
Réf. OEM 93808027001
système d'echappement
