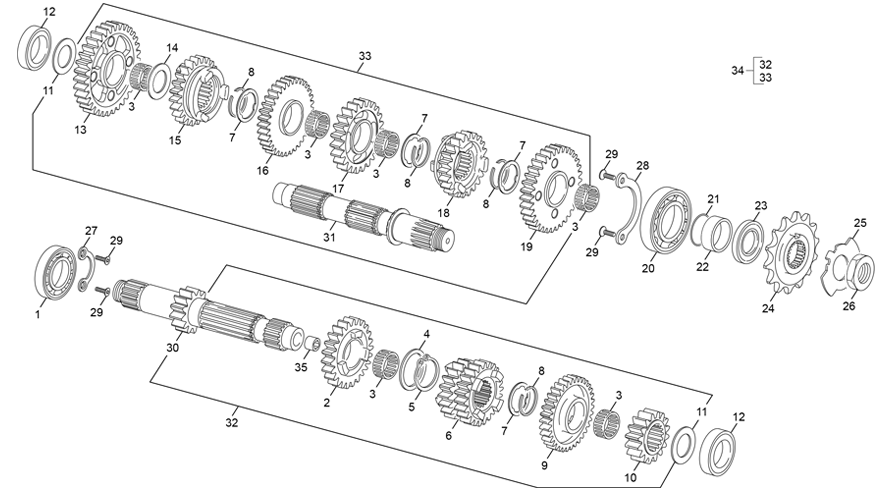

Vue éclatée – BOITE DE VITESSE
SHERCO 250 SE-R FACTORY 2020
34 pièces
1
roulement bille 6205 c3
Réf. OEM 0174
2
Pièce 5209
Réf. OEM 5209
3
douille aiguille k22x26x13 tn ouverte
Réf. OEM 0685
4
rondelle 25 x 31 x 1.4
Réf. OEM 5210
5
circlip a 24 din 471
Réf. OEM 0705
6
PIGNON 3/4 3/4 Z19/21 250 END 2T
Réf. OEM 5211
7
rondelle creneau 25.2 x31 x1.4
Réf. OEM 5212
8
circlip sw 24
Réf. OEM 4579
9
pignon 6 z25 250 end 2t
Réf. OEM 5213
10
pignon 2 z15 250/300 /end 2t 450/500 end 4t
Réf. OEM 5214
11
rondelle 20.1x33x1
Réf. OEM 5215
12
roulement bille 6004.2rsh/c3
Réf. OEM 0175
13
pignon 1 z 32 250/300 2t end
Réf. OEM 5217
14
rondelle 22.1x33x1
Réf. OEM 5216
15
90,54 €
16
69,92 €
17
pignon 4 z 24 250/300 2t end
Réf. OEM 5220
18
pignon 6 z21 250/300 2t end
Réf. OEM 5221
19
pignon 2 z26 250/300 2t end
Réf. OEM 5222
20
roulement bille 6305.2rsc3
Réf. OEM 0188
21
joint torique 25x2
Réf. OEM 4143
22
ENTRETOISE PIGNON DE CHAINE END 455
Réf. OEM 4093
23
joint levre double 32x42x7
Réf. OEM 0189
24
pignon de chaine 14d end
Réf. OEM 0192
24
PIGNON DE CHAINE 13D END 250/2T 450/ 4T
Réf. OEM 4730
25
rondelle pignon sortie de boite 450 end
Réf. OEM 4156
26
ecrou special m20 x 1 end
Réf. OEM 0051
27
plaque maintien roulement end 254
Réf. OEM 4227
28
PLAQUE MAINTIEN ROULEMENT END 455 /254
Réf. OEM 4094
29
vis fhc m5 x 10 din 7991 pre impregnee faible
Réf. OEM 0872
30
arbre primaire 250/300 end 2t z14
Réf. OEM 5223
31
arbre secondaire 250 / 300 2t- 450 / 500 4t end
Réf. OEM 5224
34
boite a vitesse cpl 250 2t end
Réf. OEM 3804
35
bague bronze end 254-455
Réf. OEM 5356
BOITE DE VITESSE
