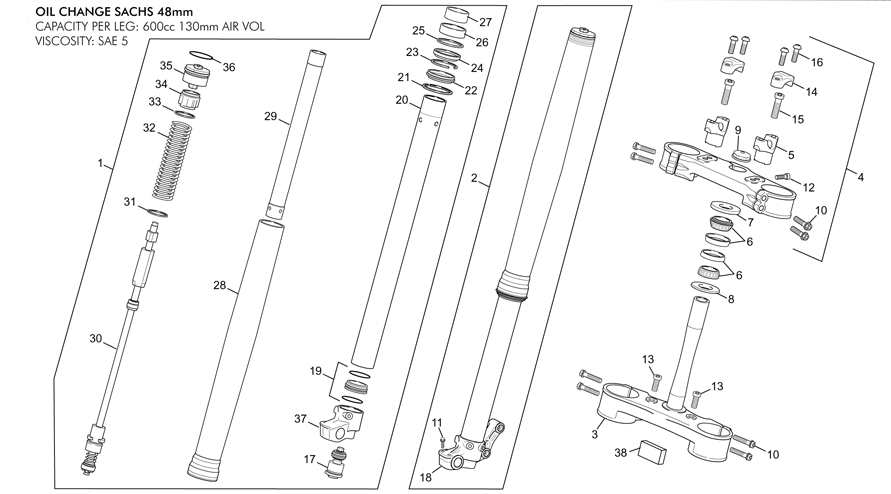

Vue éclatée – FOURCHE SACHS
SHERCO 450 SEF RACING 2017
41 pièces
1
jambe fourche sachs droite end 450/510
Réf. OEM 3117
2
jambe fourche sachs gauche end 450 510
Réf. OEM 3118
3
té de fourche inférieur sherco 450/510 sachs noir
Réf. OEM 3656
4
t fourche sup complet 450/510 sachs noir end 12
Réf. OEM 3655
5
bride guidon inf end 450
Réf. OEM 0351
5
bride guidon inferieure 42.5 end 2011
Réf. OEM 3257
5
bride guidon inferieure 50 mm end 2011
Réf. OEM 3258
6
roulement direction 320/28x/q end
Réf. OEM 0353
7
protecteur sup colonne direction end 450
Réf. OEM 0354
8
joint direction inf end
Réf. OEM 0410
9
ecrou pivot direction end 450
Réf. OEM 0460
10
vis th ep m8 x 35 torx
Réf. OEM 8397
11
vis th ep 6 x 30
Réf. OEM 0547
12
vis th ep m8 x 30
Réf. OEM 0578
13
vis chc 12 x 16 te fourche
Réf. OEM 1945
14
bride guidon superieure end
Réf. OEM 3256
15
vis chc.tb m10 x35
Réf. OEM 3255
16
vis m8x25 thep
Réf. OEM 8854
17
groupe regulation compression
Réf. OEM 3309
18
pied de fourche gauche
Réf. OEM 3310
19
groupe cylindre d`appui +joints
Réf. OEM 3311
20
tube exterieur ø48mm
Réf. OEM 3312
21
clips ø64.5 ø2
Réf. OEM 3313
22
joint cache poussiere
Réf. OEM 3314
23
clip ø58.45
Réf. OEM 3315
24
joint a levres
Réf. OEM 3316
25
rondelle ø57.7/49 l1.5
Réf. OEM 3317
26
bague ø52/48 l15
Réf. OEM 3318
27
bague ø49/47 l20
Réf. OEM 3319
28
jambe fourche sachs droite end 250/300
Réf. OEM 3115
29
tube interieur
Réf. OEM 3321
30
GROUPE CARTOUCHE DETENTE
Réf. OEM 3322
31
joint torique 44.12 x 2.62 bouchon jambe
Réf. OEM 3332
32
ressort de fourche 450/510 r 2011
Réf. OEM 3362
33
rondelle ø43/31.7 l3
Réf. OEM 3329
34
ENTRETOISE NYLON
Réf. OEM 3330
35
groupe bouchon jambe
Réf. OEM 3331
36
joint torique 30x2
Réf. OEM 0152
37
PIED DE FOURCHE DROIT
Réf. OEM 3365
38
adhesif guide durite end
Réf. OEM 3924
39
pivot direction end 450
Réf. OEM 0348
FOURCHE SACHS
